新型電子捕魚器工作原理：
本電路采用自激振蕩方式，晶體管BG1-4，BG5-8和T1，T2，D1和R1組成前級高頻自激振蕩器。T1次級輸出高頻高壓脈沖經D1，D2，C1，C2組成的倍壓整流電路轉變?yōu)橹绷鞲邏海�輸入到后級。后級采�?a href=http://www.jssjbk.com/Components/15457948012836.shtml target=_blank class=infotextkey>可控硅輸出電路，由電容C6，可控硅Q1，雙向觸發二極管D5和線圈T3共同組成一低頻振蕩電路，它將高壓直流以低頻脈沖方式釋放輸出,圖中JP4接電位器可調節后級放電頻率，JP5接高低壓轉換開關。
調試： 用100W燈泡做負載進行調試可以直觀觀察工作情況。
前級調試將負載接在C2的正端和C1的負端，仔細檢查電路確認接線正確后觸通開關（圖中未繪出）燈泡應亮的發白（只為調試，不要時間太長，因這時功率管的工作電流非常大以防燒毀）如果燈泡不亮，將JP1的1和3兩條接線對調即可。

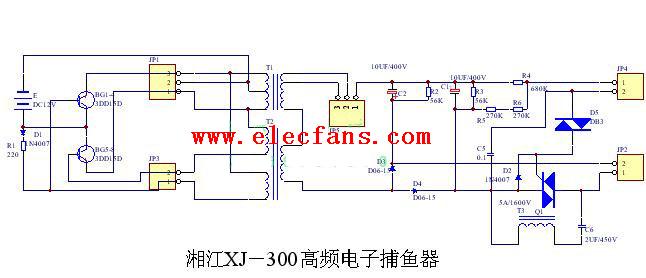

后級調試：將燈泡接于輸出端，檢查后級接線確認無誤后，觸通開關燈泡應亮，調電位器燈泡應明暗有變化，變壓器振蕩聲也會同時發生變化，粗略調試是將電位器調到低頻端能看到燈有閃爍感即可，如果進行細致調試，可在前級的直流輸入側接一直流電流表，調電位器使電流能在3A-10A范圍內變化即可，如電流不符合要求，可調整電阻R4的大小。本機調試時必須接負載，否則電路不會工作。下面提供一下電路原理圖：
