7404引腳圖功能說明

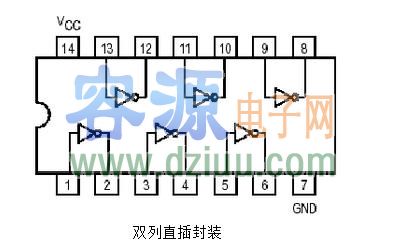

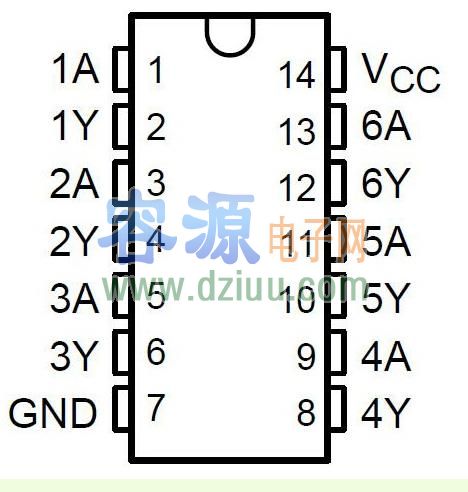

7404是六個反相器,14腳是電源腳,7腳是地,其中1、3、5、9、11、13腳是反相器的輸入腳,2、4、6、8、10、12腳為反相器的輸出腳。
溫馨提示:將鼠標指針放在圖片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
