VIPER22A中文資料：

   該器件是一個國產的集成電路，VIPER22A的主要特點它的應用電路簡單，外圍元器件很少，電路設計非常簡單，制作成本很低,VIPER22A內部含有一個MOS管和PWM控制器，外圍電路中不開關管了。可以直接驅動開關變壓器，寬電壓輸入也是該器件的一個特點，輸入電壓范圍是85－265VAC,下面介紹一下器材特點：

VIPER22A特點：

1：電流PWM控制方式

2：9－30V寬電壓工作范圍

3：內置過流、過壓、欠壓、過溫保護功能

4:60kHz固定開關頻率

5：集成高壓開關管（MOS管）

6：集成高壓?jiǎn)��?dòng)電路

7：待機功耗小于120mW

8:LKVIPER2A兼容VIPER22A管腳

9：工作溫度：-40°C to 150°C

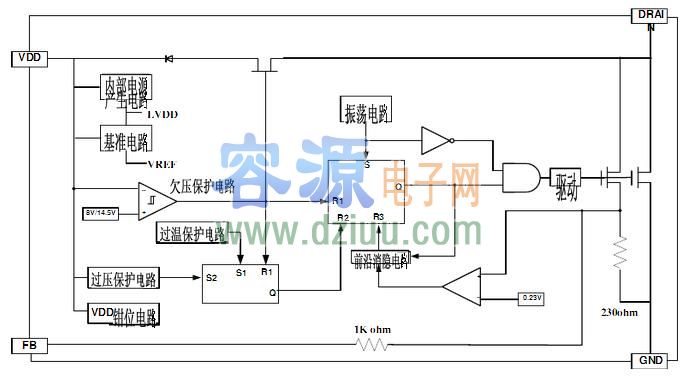

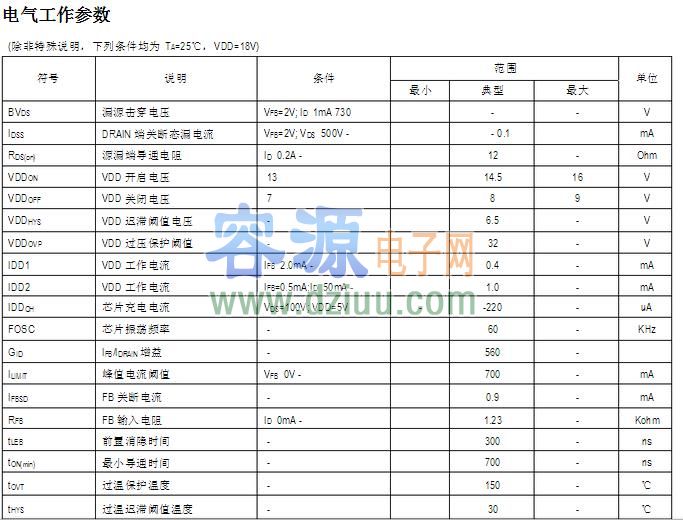

VIPER22A PDF資料：

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

VIPER22A管腳功能說明：

1、2腳場效應管源極及地端(0V)
3腳取樣電壓輸入端（約0.8V)
4腳內部電源供電端(18V和電路有關）
5~8腳場效應管漏極（300V)
