自制自動控制電源適配器

大家有這樣的經驗，手中總有耗電量較大的用電器由交流電源適配器為之供電。比如隨身聽、數調收音機、隨身看、筆記本電腦等�？墒遣畈欢�的電源適配器自身都不帶電源開關，只要把插在220V插座上就一直通電。這樣就給我們使用電器帶來很大的不方便，每次使用時都得把插頭插上，用完后再把它拔下來，有時忘記拔掉插頭，發現時已經把適配器燒得很熱了，要是在盛夏還會燒壞電源適配器�！　�   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

    這里介紹的自動控制電源適配器是了負載電流的變化來自動控制電源適配器的開關，徹底了上述問題，使用起來非常方便。只要把該電源適配器插上220V電源，靠用電器上的電源開關來控制適配器了。    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

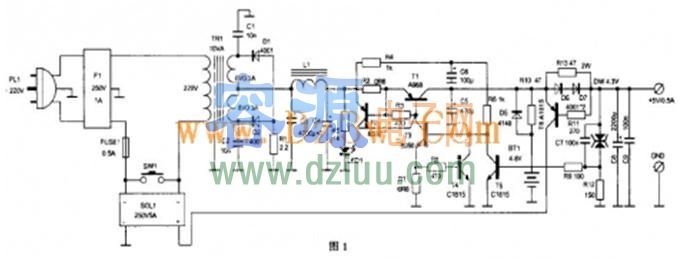

　電路的原理如圖1。220V交流電源從PL1輸入，通過電網濾波器F1，濾去電網中的雜波干擾后通過保險管FUSE1與固態繼電器SOL1的交流電源端和變壓器TR1的初級串聯。電路中有一個小容量的充電電池組BT1，在關機下它的 4.8V端電壓通過R10（或D5）、R13加到輸出端上。用電器已經關機，適配器的負載電流為零或小于12.8mA，使R13兩端的壓降小于0.6V，三極管T6不會導通。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

打開用電器的電源開關，負載電流增大到超過12.8mA，R13兩端的電壓降超過0.6V，T6便導通，BT1的電壓就會通過T6的射、集極加到固態繼電器SOL1的直流控制端的正極，始其導通，220V便加到TR1上，變壓器次級的輸出D1、D2整流，L1、C3、C4組成的π型濾波器平滑后，加到由T1~T5構成的集電極輸出串聯穩壓電路上進行穩壓，其輸出的 6.2V電壓一通過R10給BT1充電，另一通過D6、D7加到輸出端上，經降落1.2V后輸出 5V/0.5A的穩定電壓。
提示:如有,請用鼠標輪控制電路圖的縮放.   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

 溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。　   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

該穩壓器的取樣端設計在輸出端上，R13或D6、D7產生的電壓降不會影響輸出電壓的穩定性。當負載電流大到25.5mA時，R13兩端的壓降超過了1.2V時，D6、D7就開始導通，限制了壓降的進一步。穩壓二極管DW是兩只3.7V的單向穩壓管反向串聯而成的，這種接法可以使它自身的溫度系數減到最小，提高適配器的溫度穩定性。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

C7的加入改善了電源的瞬態特性。電阻R2和三級管T2的加入使電路具有了過流保護作用。當電源電流超過1A時，R2兩端的壓降超過了0.6V，T2導通，電源就通過T2的射、集極，T3、R7到地，管T1的射、基極電流被分流，使T1趨于截止，保護了T1不會過流而燒毀。R7、R8與T4又構成了另一個支路的過流保護電路。流過R7的電流大于88mA，使R7兩端壓降超過了0.6V，T4就會導通，T3的基極電流被分流，限制了電流的進一步增大，保護T3不被燒毀。T5是取樣放大管，輸出端電壓升高，穩壓管DW就會導通，使T5也導通，T3的基極電流同樣被分流，使T3、T1趨向截止，輸出電壓下降。反之則反向調節，保持了輸出電壓穩定在 5V。    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

　　
　R13的取值決定了該適配器的開關控制電流的大小。本設計取R13=47Ω，這樣只要負載電流超過0.6V/47Ω=0.0128A（12.8mA）時，適配器就會自動啟動。的啟動電流值，讀者可以自行計算。防止長期不開機，將電池組BT1中的能量耗盡而無法自動啟動，電路中還特設了手動啟動按鈕開關SW1，只要按一下它，電源就會啟動，供電的為BT1充電。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》


　該適配器的元件選擇非常。F2和SOL1都用工業產品，只要電流電壓不小于給出的值就可以使用。L10.8mm的漆包線在截面積為10mm×16mm的EI型鐵心上繞滿為止，也可以在Ф50mm的大型工業磁環上繞盡量多的圈數，并不精確的電感量。R1選2.2Ω、3W的線繞電阻，R2選0.6Ω、2W的線繞電阻，晶體管T1可選型號的5W、2A的管子，T2選1W、200mA的管子。BT1250mAh的鎳氫電池組。該電源的外殼要用金屬制作，輸出電纜也用雙芯屏蔽線，將其屏蔽層接外殼，再將外殼接電源地。這種的屏蔽措施可以隔離各種干擾，對使用收音機、袖珍電視機等非常重要。   <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正�！�

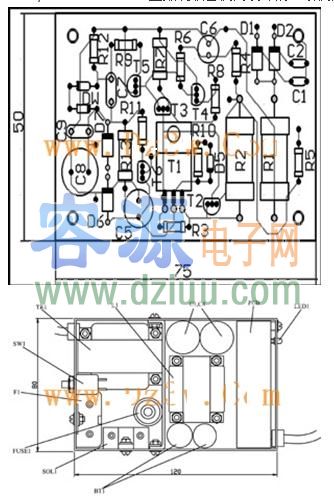

適應不同的負載，只要改變元器件的數值就能得到不同的輸出電壓和電流。電路是為Sony ICF SW7600G型數調收音機而設計的。該機的印刷板如圖2，結構如圖3。
