用本機增強耳機的低頻特性,并采用立體聲反相合成的辦法,加上內藏簡易矩陣環繞聲電路,能獲得強勁的低音和在較寬的范圍內展寬音域。 本機稱為超級廣場效果。這種扣人心弦的力量,不亞于實況立體聲。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
電路原理
本機電路大致可分為下面三部分:
1.由電阻電容組成的低頻增強電路。
2.
功率放大器IC的反饋輸入,組成立體聲反相合成電路。
3.
功率放大器IC,組成頭戴耳機的驅動電路。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
從輸入端IC
的電阻電容起到增強低頻特性的作用,
加有電位器,低頻部分的增強量可在0--10倍
連續可調。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
立體聲反相合成電路IC2腳和8腳的直流耦合電容之后,由0.47UF和50K的電位器組成。在此電路中,把立體聲的廣場效果成分中的高音部分左右分別反相后合成,起到增強效果的作用。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
用東芝TA7376P推動頭戴式耳機。這種IC內藏兩個通道,外接元件少,可在低電壓下工作。負載阻抗較低時,可重放出動人效果的低頻聲音。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
電源若改用5#電池,用四只串聯,電壓為6V,可直接驅動高輸出的揚聲器。若將三個200UF/10V的電容
到1000UF左右,可獲得更好的效果。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
溫馨提示:將鼠標指針?lè)旁趫D片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
<<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
元件選擇
元件沒有什么特殊的。電阻均為1/8W。0.1UF和0.47UF的電容用獨石電容,
的用電解電容。電位器中,20K為雙連電位器,50K用帶開關電位器。插頭用立體聲插頭。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
制作制作極其簡單,即使是初學者,有一天的時間就足夠了。要留心IC的腳和電解電容的極性。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
電位器的接線比較凌亂,不要搞錯了。若沒有接線錯誤和焊接不良,
會馬到成功。
接入頭戴式立體聲耳機或普通耳機,裝入電池,打開開關。若兩個旋鈕配合得好,收聽音樂可得到極其感人的效果,。根據聆聽的音樂和音源適當?shù)?IMG src="/image/wz/tiaozheng.jpg">,這
本機的使用方法要點。 <<版權聲明:本文由容源電子網(www.jssjbk.com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正!
不用說,和小型音響,電視,CD相連會得到更佳的效果。

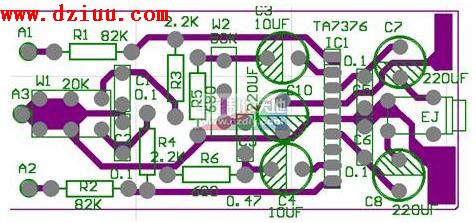

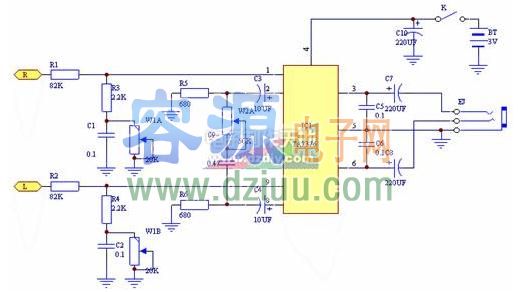

說明:電路原理圖中,W1為雙聯電位器,用于低音增強,W2為調節混響效果。印刷電路板圖中,A1,A2為左右聲道輸入。電位器W1和W2都固定在盒子的邊緣,其中W2為帶開關的電位器。溫馨提示:將鼠標指針?lè)旁趫D片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
