　一、線路簡介

　　SRPP電路（亦稱并聯調整式推挽電路）是一種深受推崇的電路。該電路具有失真小、噪聲低、頻響寬等特點，是目前電子管功放電路中常見的優秀線路之一。
　　電路如上圖所示。VT1、VT2直流通路串聯，VT1構成普通的三極管共陰放大器，VT2構成陰極輸出器，對VT1而言VT2是一個帶電流負反饋的高阻負載。音頻信號由6N3③腳輸入，經VT1共陰放大后從第④腳輸出。進入VT2構成的陰極輸出器，然后由VT2⑧腳輸出，進入后級電路。VT2接成陰極輸出器形式，其電壓放大倍數接近于1,故輸入級SRPP電路的電壓放大倍數主要取決于VT1.同時，VT1、VT2交流通路對輸入級負載電阻R4（即功率輸出級VT3的柵極電阻）而言等效為"并聯"。相對使單管共陰放大電路內阻降低一半，帶負載能力大為提高，易于和低阻負載匹配，音質因此有較大改善。又因為VT1、VT2對R4負載來說是推挽工作。輸出電流增大一倍，失真也有所降低。C1是VT1的陰極交流旁路電容。避免R3對交流信號起交流電流負反饋作用，提高輸入級交流放大倍數，改善輸入級對VT3的驅動能力。
　　R3上的壓降2.6V,作為VT1的柵負偏壓，此負壓比現代數碼音源輸出信號振幅大1.5V,避開了6N3動態陽-柵特性曲線的非線性部分。輸入級電壓放大倍數為：
　　A=μ·R4/（Ri/2+R4）=35·360k/（5.8k/2+360k）≈35倍。其中μ為6N3放大系數，值為35；Ri為6N3內阻。值為5.8k。
　　功率管6P3P采用標準接法，信號由控制柵極（⑤腳）輸入，簾柵極（④腳）與電源+B1直接相連。這種接法的特點是：放大效率高。能達到特性表中功放管所規定的輸出功率。R6為輸出級陰極電阻，將輸出級柵負壓確定在-20V。6P3P屏極電壓為290V,柵負壓為-20V,屏流為50mA,作A類放大，輸出功率約為5.5W,基本滿足一般家居環境放音的要求。
　　電源電路采用傳統的電子管整流，CLC-π型濾波器，既保持了傳統膽機的音樂韻味。也使整機音色達到和諧與平衡。
　　由電源變壓器次級輸出的雙250V電壓經5Z3P全波整流，輸出100Hz的單向脈動直流經C6、L1、C7組成的CLC-π濾波器得到平穩的直流高壓。電子管整流在開機時經歷預熱過程而無高壓沖擊，具有保護電子管的作用，這一點在功放電路使用天價電子管時顯得尤為重要。CLC-π型濾波方式濾波效果好，電源內阻低，對降低噪音，提高整機動態有極大的益處。R7、R8的作用是保護C6.R9為高阻值的高壓泄放電阻。防止開機高壓的峰值脈沖電壓對功率管和輸出變壓器的沖擊。
　　二、輸出變壓器的制作

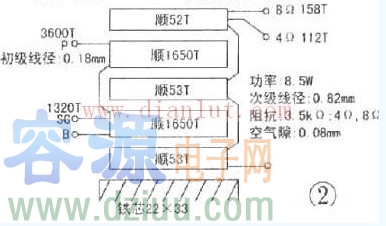

　　輸出變壓器是電子管功放電路的重要部件，如果自制條件不具備，可以構買成品。本機所用輸出變壓器的具體參數見圖2.鐵芯為22×33冷軋硅鋼片，初極共3300圈，分兩層。線徑為0.18mm；次級共172圈，分三層，所用線徑為0.82mm.EI硅鋼片所留空氣隙為0.08mm、最大工作電流70mA、功率為8.5W。
　　三、制作與調試
　　本機線路簡潔，所用元件較少，可采用搭棚焊接，制作調試簡單，成功率高。
　　制作時可以先焊接電源與燈絲供電部分，電源正常之后再焊接放大電路，要注意的是，電源空載時，電壓稍高，電容耐壓一定要滿足圖1的要求。該圖所標注的幾個測試點電壓是本人制作時的實測電壓，可作為制作時的參考，在電網電壓變動不大時，應接近上述測試值，這樣成功就不在話下。
　　R2、R3、R4、R6可改變整機工作狀態，制作過程中要引起注意，尤其是R2、R3誤差不能太大，否則VT1④腳直流電壓就可能不等于+B2電壓的一半。
　　
