用EL156構建25W單端甲類膽機電路

時間:2020-05-05 08:59:50來源:網絡 作者:電子愛好者 點擊:次
用EL156構建25W單端甲類膽機電路　　如圖為用EL156構建25W單端甲類膽機電路。本機為雙聲道立體聲功放，圖中僅給出一個聲道的放大電路，另一聲道完全相同。　　從圖中可以看出，本機采用兩級放大。前級用ECF80(國產型

　如圖為用EL156構建25W單端甲類膽機電路。本機為雙聲道立體聲功放，圖中僅給出一個聲道的放大電路，另一聲道完全相同。
　　從圖中可以看出，本機采用兩級放大。前級用ECF80(國產型號為6F1)，功放級用ELl56膽，為單端甲類放大程式。通常前級包括前置放大與推動兩級放大，以滿足功放膽的推動要求。然而，ELl56性能優良，僅需20V左右的推動就可滿功率輸出，所以將前置級與推動合并為一級放大就可以了。在Hi—Fi功放中，應盡量減少放大級數，這樣才能減小信號在放大過程中的失真與變形。



　　前級放大膽ECF80為三極、五極復合膽，五極部分擔任信號放大，三極部分則作為五極放大中的負載。三極膽相當于一個非線性負載電阻，與五極膽中的非線性具有一定的抵消作用，從而使輸出中的失真減小(工作原理源于ZL94212716．1專利技術)。另外，膽中由于存在空間電荷效應，可以減小噪聲。一般與電阻負載相比可獲得較高的信噪比，能提高前級輸出的信號的質量。三極膽陰極接入可調電阻Wk調節Wk可改變?nèi)龢O膽內阻，從而使前級放大器處于合適的工作范圍，確保前級輸出有大干20V的動態范圍，以推動功放膽ELl56滿額輸出。實際上，本前級輸出范圍可達±100V，足以推動任何功放膽。
　　后級功率放大采用了超線性電路。超線性電路具有五極膽的高效率與三極膽的輸出特性，是膽管獨有的優秀功放電路。由于三極膽輸出內阻低，對揚聲器有較強的控制力，可使揚聲器阻尼良好，從而令發聲清晰、富于層次感。本機的超線性電路是通過電阻分壓實現的，簾柵極的負反饋電壓由：R5與R6的比值決定，無需從輸出牛上抽頭取得。這種“電阻分壓超線性電路”的好處是可通過改變R5、R6取得最佳簾柵動態負反饋電壓，使超線性電路的性能達到最優。還降低了輸出牛的繞制難度(原理詳見本刊2004年第12期的有關內容)。由于輸出牛繞制難度低，因此本機的輸出牛達到了較高的性能，加負載頻響可達120kHz以上，為功放整機的高水準奠定了堅實的基礎。
　　功放電路采用自給偏壓方式。ELl56陰極串有穩壓管DWl與電阻Rn。DWl產生20V左右的穩定陰極電壓，使ELl56有一合適的柵負壓工作點。RD僅為47Ω，但不可省略，它有穩定工作點與信號負反饋?zhàn)饔茫杀容^有效地減小功放級失真。



用EL156構建25W單端甲類膽機電路

用EL156構建25W單端甲類膽機電路

容－源－電－子－網－為你提供技術支持

本文地址：http://www.jssjbk.com/gongfangdianlu/y/15873480963752.shtml


本文標簽:


.
頂一下
0%
返回首頁
0
0%

------分隔線----------------------------

    猜你感興趣：

  • 6P14小膽機的簡易制作過程

    　　近年來有將膽管用于電腦的聲卡中，以提高音質。通常欣賞電腦等多媒體音樂放音的音量不大，主要供自己聽音．因此制作一部小功率膽機是比較合適的，不過小功率膽機在聽音時音量開得也較小，樂聲的低頻和力度以及動
    關鍵詞：   所屬欄目：音頻功放電路

  • 用EL34-B電子管超線性接法制作單端膽機電路

    用EL34-B電子管超線性接法制作單端膽機電路　　此線路前級采用6N9P-J接成SRPP線路，但略有改動，設有R4和R6串聯，在R4上形成的信號電壓Eg2經C2引入V2的柵極，調整R4的值可以調整Eg2，R4形成的自給柵負壓E1端為V2陰極
    關鍵詞：   所屬欄目：音頻功放電路

  • 采用6N1中u雙三極管設計膽前級電路

    　　6N1是一只中μ雙三極管，μ=35，它具有R低、動態線性寬、頻率特性好、噪聲低等諸多優點，能承受較強信號輸入，并能給出足夠的輸出，既可用于電壓放大，又能用于倒相推動，在20世紀六七十年代可謂名噪一時，是各
    關鍵詞：   所屬欄目：音頻功放電路

  • 制作6p3p單端甲類膽機的設計

    　　一、線路簡介　　SRPP電路（亦稱并聯調整式推挽電路）是一種深受推崇的電路。該電路具有失真小、噪聲低、頻響寬等特點，是目前電子管功放電路中常見的優秀線路之一。　　電路如上圖所示。VT1、VT2直流通路串聯，
    關鍵詞：   所屬欄目：音頻功放電路

  • 介紹6550膽機電路及6550EH推挽式電路

    　　膽，就是指電子管，大家常說的膽機，指的是用電子管的放大器等。電子管有的用于放大，有的用于潤色。膽機有他獨特的“膽味”，聲音溫暖耐聽，音樂感好，氛圍好。 膽機是音響業界最古老而又經久不衰的長青樹，其
    關鍵詞：   所屬欄目：音頻功放電路

  • 采用6N8P的FU-7單端膽機電路

    　　膽，就是指電子管，大家常說的膽機，指的是用電子管的放大器等。 電子管有的用于放大，有的用于潤色。膽機有他獨特的"膽味",聲音溫暖耐聽，音樂感好，氛圍好。 膽機是音響業界最古老而又經久不衰的長青樹，其顯
    關鍵詞：   所屬欄目：音頻功放電路

  • 6P15單燈小功放膽機電路電路圖

    　　本制作的特色是將15K和360K電阻串聯，并聯在輸出變壓器初級兩端，中間連接處接簾柵極。因15K電阻的直流降壓作用，使6P15得到合適的簾柵電壓（160V左右）；同時15K電阻的音頻分壓，形成4%的簾柵極負反饋，一舉兩
    關鍵詞：   所屬欄目：音頻功放電路

  • TDA1541A的膽機DAC電源電路的應用

    　　TDA1541A設計的膽機DAC電源電路主要由7815,7805等元件構成。　　電子產品中，常見的三端穩壓集成電路有正電壓輸出的78 ×× 系列和負電壓輸出的79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條
    關鍵詞：   所屬欄目：音頻功放電路

  • 采用6P3P低頻功率放大制作推挽膽機電路

    　　電路是常見的一級輸入放大加長尾倒相推動功放管。小管子是國產的6N1，功放管子也是國產的6P3P，輸出功率是25W。　　6P3P：旁熱式陰極束射四極管/低頻功率放大。 :
    關鍵詞：   所屬欄目：音頻功放電路

  • KD-156應用電路原理圖

    　　KD-156音樂集成電路可發出“叮咯”及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。用這種集成電路制作的電子門鈴電路，如圖所示。圖中的A、B端為兩個觸發信號輸入端，A為正脈沖觸發端，B為負
    關鍵詞：   所屬欄目：音頻功放電路

  • 采用SRPP分流調整式推挽放大器設計膽機前級電路

    　　SRPP: Shunt Regulated Push-Pull（分流調整式推挽放大器）。根據當前對SRPP電路的研究，其工作結構可理解為，是由有源負載（T2）與放大器部分（T1）共同組成隨動結構，通過工作點自律調整和向負載分流的方式，
    關鍵詞：   所屬欄目：音頻功放電路

  • 簡易實用小功率膽機電路

    　　本電路不失真輸出功率2~5W;電路簡單，無需特殊元件；本機頻響寬、失真低，電路中設有高低音調控制電路，使用方便。 　　如圖所示，每個聲道只需2只管子。放大作用以音調網絡為界分為前后二部分。前一部分為電壓
    關鍵詞：   所屬欄目：音頻功放電路

  • 300B膽機電路原理圖

    　　膽機簡介：膽，就是指電子管，大家常說的膽機，指的是用電子管的放大器等。電子管有的用于放大，有的用于潤色。膽機有他獨特的“膽味”，聲音溫暖耐聽，音樂感好，氛圍好。 膽機是音響業界最古老而又經久不衰的
    關鍵詞：   所屬欄目：音頻功放電路

  • 由6P13P設計的膽機功放電路圖

    　　由6P13P設計的膽機功放電路圖如圖。　　其具體工作原理為：其采用5A全橋整流。該直流210V電壓經R7降壓、C3、C9濾波，供給6P13P屏柵極工作。經變壓、整流和C5、R8、C6濾波后，再經VT、R9、C7和C8進一步濾波，供給
    關鍵詞：   所屬欄目：音頻功放電路

  • 膽機電路圖

    　 　　通常高壓機制作,最好采用大細房設計指高壓電源與推動級的低壓電源分開,但此機采用845整流,不想浪費845的整流的聲音表現,所以采用30秒時間繼電器作低壓緩沖,實行也相當有效,此機并無故障出現.關健是將時間
    關鍵詞：   所屬欄目：音頻功放電路

  • 805單端膽機電路原理圖

    　　這是一款經過實做，性能尚可的805單端電路，且調試十分簡單。推動級雖然沒有加入負電壓供電，但是抬高了805陰極電位，等效增加了推動范圍。整體施加了少量環路反饋，不會造成音質受損的問題。需要注意保持805燈
    關鍵詞：   所屬欄目：音頻功放電路

  • 845膽機電源電路圖

    845膽機電源電路　　膽，就是指電子管，大家常說的膽機，指的是用電子管的放大器等。 電子管有的用于放大，有的用于潤色。膽機有他獨特的“膽味”，聲音溫暖耐聽，音樂感好，氛圍好。 膽機是音響業界最古老而又經久
    關鍵詞：音頻放大器電路圖   所屬欄目：音頻功放電路

  • KD-156音樂集成電路圖

    　　KD-156音樂集成電路可發出"叮咯"及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。用這種集成電路制作的電子門鈴電路，如圖所示。圖中的A、B端為兩個觸發信號輸入端，A為正脈沖觸發端，B為負脈
    關鍵詞：   所屬欄目：音頻功放電路

  • 利用元件將淘到的電子管收音做成膽機

    　　全部采用舊電子管收音機的6P1牛和電子管，底盤是鋁的。電阻和電容是新的。耦合是WIMA，曾經用千層糕電容，不過那種電容實在太脆弱了，電烙鐵在其表面一燙就短路報廢了。 另外曾采用所謂西電麻線做連線,發覺這種
    關鍵詞：   所屬欄目：電子管功放電路

  • KD-156音樂集成電路圖

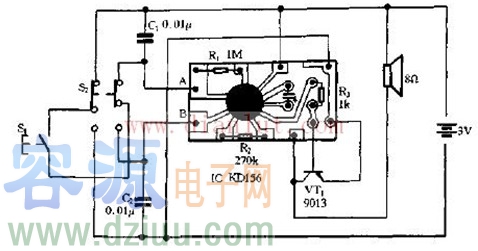

    　　KD-156音樂集成電路可發出"叮咯"及鳥鳴兩種聲響，音響純正悅耳，是用來制作電子門鈴的專用集成電路。用這種集成電路制作的電子門鈴電路，如圖所示。圖中的A、B端為兩個觸發信號輸入端，A為正脈沖觸發端，B為負脈
