圖2 平衡輸入信號時的簡圖
圖2是本電路工作于XLR平衡輸入信號時的簡圖。可見電路由兩個放大器交叉連接而成,輸出的相位取決于輸入信號的相位極性,每個放大器均是差動雙端輸入方式,因此本身有較好的抑制共模噪聲及失真的能力。兩個差動放大器參數與電路結構相同,輸出端的信號只是相位相反而其他特性一致,輸出到喇叭時將再進行一次失真與噪聲的抵消,因此傳真度極高,能高度還原輸入信號的信息,而噪聲與失真均極低。
圖3是電路工作于RCA不平衡輸入信號時的簡圖,由于輸入信號是單端式,因此有一個輸入端將被懸空,將這個輸入端與地短接可防止噪聲侵入。此時電路成為一個反相放大器與一個非反相放大器的連接的工作方式,合理選擇反饋參數,可令兩個放大器的輸出信號僅僅是極性相位,這一對平衡式信號再送到喇叭時依然具有平衡放大器抑制噪聲與失真的特點,相對真正平衡式輸入信號時少了一次抵消噪聲與失真的機會,但在性能上已是相當優越。
圖3 不平衡輸入信號時的簡圖
差動式電路如果輸入端懸空(空載),閉環增益會下降,某些電路有可能產生振蕩,而即使不產生振蕩,也可能由于前級的輸出阻抗未知而無法確定電路的實際工作狀態,因此在實際電路中不要單獨使用。在輸入端增加一級緩沖器是很有必要的。雖然這樣會使電路顯得更復雜。但卻令電路工作更穩定。容-源-電-子-網-為你提供技術支持
本文地址:http://www.jssjbk.com/gongfangdianlu/y/15910766843814.shtml
本文標簽:
猜你感興趣:

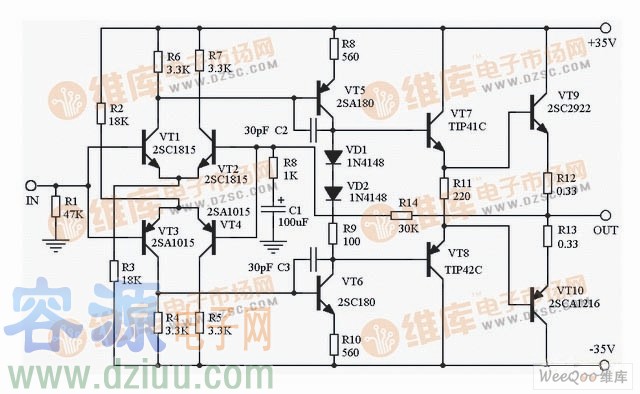

全互補晶體管功放制作電路 大多數初學者對集成電路的制作比較熱衷,因?yàn)槠涑晒β瘦^高的緣故,不過集成IC的標稱功率和相同功率的晶體管分立元件電路對比,聽感上明顯的動態不足。 分立元件功放的制作其實只要精
關鍵詞:音頻放大器電路圖 所屬欄目:音頻功放電路

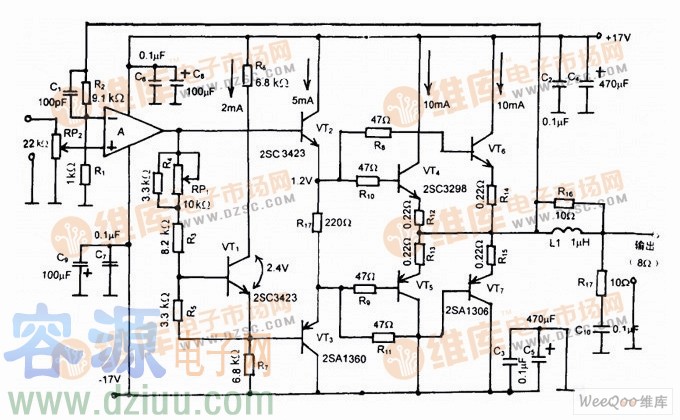

本文介紹一個由運放和多個晶體管組成的10W功率放大器電路,如下圖所示,元件雖然多了一點,但是失真度卻非常低。10W低失真運放推動晶體管功放制作電路 電路中運放的作用是電壓放大,晶體管VT1~VT7用于電流放
