TLP250引腳功能及應用電路圖
TLP250特點：
TOSHIBA TLP250由GaAlAs發光二極管和a組成
集成光電探測器。
該單元采用8引腳DIP封裝。
TLP250適用于IGBT或功率MOS FET的柵
TLP250引腳功能及應用電路圖
TLP250特點：
TOSHIBA TLP250由GaAlAs發光二極管和a組成
集成光電探測器。
該單元采用8引腳DIP封裝。
TLP250適用于IGBT或功率MOS FET的柵極驅動電路。
•輸入閾值電流：5mA（最大值）
•供電電流：11mA（最大值）
•電源電壓：10 - 35V
•輸出電流：±1.5A（最大值）
•切換時間t pLH / t pHL）：0.5μs（最大值）
•隔離電壓：2500V rms（min）
•UL認可：UL1577，文件號E67349

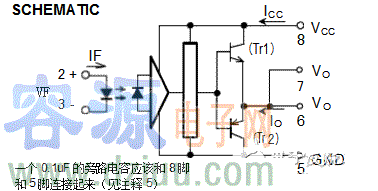

TLP250引腳功能
TLP250的使用特點：
①TLP250輸出電流較小，對較大功率IGBT實施驅動時，需要外加功率放大電路；
②由于流過IGBT的電流是通過其他電路檢測來完成的，而且僅僅檢測流過IGBT的電流，這就有可能對于IGBT的使用效率產生一定的影響，比如IGBT在安全工作區時，有時出現的提前保護等；
③要求控制電路和檢測電路對于電流信號的響應要快，一般由過電流發生到IGBT可靠關斷應在10μS以內完成；
④當過電流發生時，TLP250得到控制器發出的關斷信號，對IGBT的柵極施加一負電壓，使IGBT硬關斷。這種主電路的du/dt比正常開關狀態下大了許多，造成了施加于IGBT兩端的電壓升高很多，有時就可能造成IGBT的擊穿。

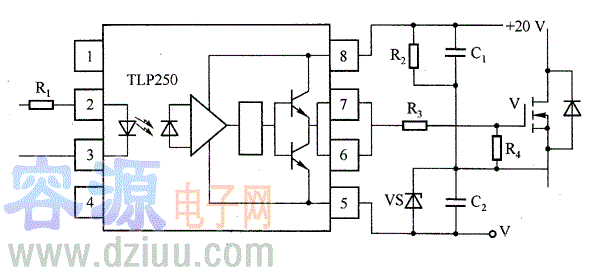

TLP250應用電路圖

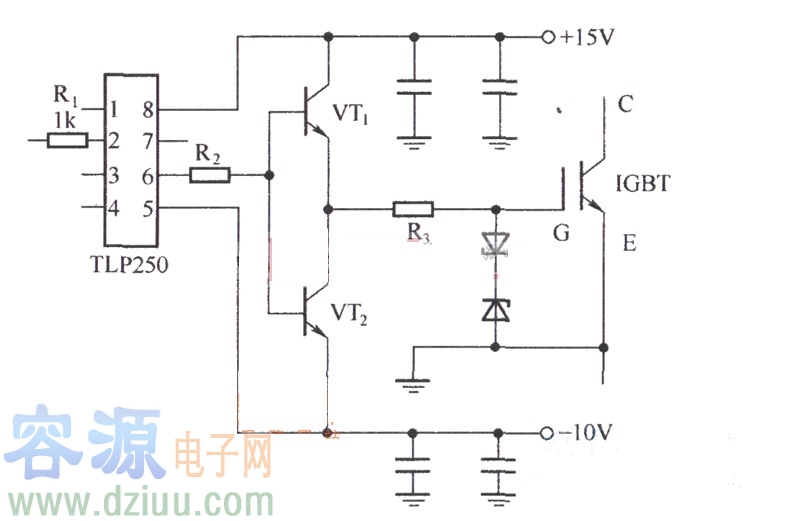

TLP250應用電路圖２
本文地址：http://www.jssjbk.com/ic/TLP250_0958.shtml
本文標簽:
- 上一篇文章：viper22a引腳功能電壓
- 下一篇文章：在電磁爐中LM339實際應用電路圖
-
光耦驅動芯片實現IGBT驅動電路的應用方案
光耦驅動芯片HCPL-316J是Agilent公司［編者注：2014年8月更名為keysight（是德）公司］生產的柵極驅動電路產品之一，可用于驅動150A/1200V的IGBT，開關速度為0.5？s，有過流
關鍵詞： 所屬欄目：元器件知識 -
IGBT+IR2110驅動電路圖
IGBT+IR2110驅動電路圖 IR2110驅動IGBT電路如圖所示。電路采用自舉驅動方式，VD1為自舉二極管，C1為自舉電容。接通電源，VT2導通時Cy通過VDt進行充電。這種電路適用于驅
關鍵詞： 所屬欄目：電子基礎 -
M57962AL引腳功能圖及內部電路、中文資料
M57962AL引腳功能圖及內部電路、中文資料M57962AL是驅動IGBT專用集成電路，也是使用最常見的集成塊器件，下面主要介紹M57962AL引腳功能圖、M57962AL內部電路、M57962AL中文
關鍵詞： 所屬欄目：集成塊資料 -
IGBT驅動模塊M57962K電路圖
如圖為M57962AL典型應用電路圖。電路中M5762AL：驅動模塊電路；特點 1.采用高速光偶隔離，輸入輸出隔離絕緣強度高；2.輸入輸出電平與TTL電平兼容，適于單片機控制；3.內部有
關鍵詞： 所屬欄目：集成塊資料 -
電磁爐IGBT管好壞的檢測方法
電磁爐IGBT管好壞的檢測方法IGBT管的好壞可用指針萬用表的Rxlk擋來檢測，或用數字萬用表的“二極管”擋來測量PN結正向壓降進行判斷。檢測前先將IGBT管三只引腳短
關鍵詞：電磁爐電路圖 所屬欄目：元器件知識 -
TLP250驅動電路圖、IGBT驅動電路
TLP250驅動電路圖、IGBT驅動電路 在分立式IGBT驅動電路中，分立元件多、結構復雜、保護電路復雜、可靠性和性能都比較差，因此在實際應用中大多數采用集成驅動電路。常用
關鍵詞： 所屬欄目：元器件知識 -
分立元器件構成的IGBT驅動電路
分立元器件構成的IGBT驅動電路 通常設計的驅動電路多為采用脈沖變壓器耦合，其優點是結構簡單，適用于中小功率變換設備中的IGBT。缺點是不適用于大型功率變換設備中的大
關鍵詞： 所屬欄目：元器件知識 -
IGBT過流保護技術示例介紹
工業電機驅動器的整體市場趨勢是對更高效率，可靠性和穩定性的不斷增長的需求。 功率半導體器件制造商繼續尋求傳導損耗和開關時間的突破。 增加絕緣柵雙極晶體管（IGBT）傳導損耗的一些權衡因素是：更高的短路電流水平，更小的芯片尺寸，更低的熱容量和短路耐受時間。 這突出了柵極驅動器電路和過流檢測和保護的重要性。 本文討論了現代工業電機驅動器中短路保護的成功和可靠實施。
關鍵詞：過流保護電路 所屬欄目：元器件知識 -

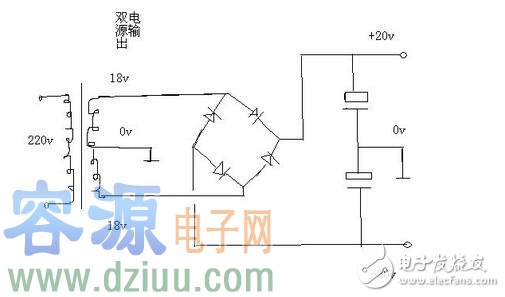

雙電壓整流電路設計，IGBT模塊適用于整流電路嗎？(圖文
