STR5412開關電源應用電路圖及工作原理    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

STR5412應用單列5腳封裝，輸入電流為5A，最大輸入峰值電壓為750V，輸出電壓的典型值為112V正負2V，輸出電壓最大值為120V。在彩電開關電源中應該。    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

電路振蕩過程    <<提示：容源電子網為廣大電子愛好者提供電路圖專題網站“容源電路圖網”，歡迎訪問。匯聚大量電路圖與你共同分享�！�

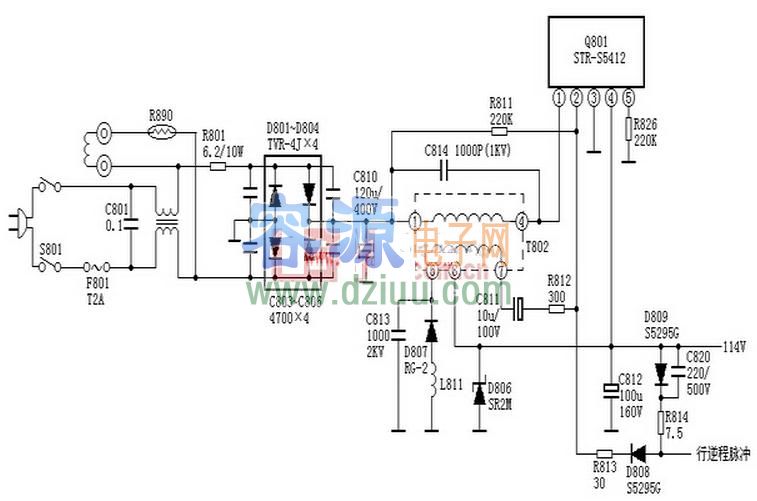

　　C810上的300V直流電壓經R811加到STR5412的（2）腳內部開關管的B極，經T802的（1）、（4）繞組加到STR5412的（1）腳內部開關管的C極，開關管開始導通，在T802的（1）、（4）腳產生感應電壓，經T802耦合，在（7）、（8）繞組也產生感應電壓，極性為（7）正（8）負，此正反饋電壓經C811、R812加到STR5412的（2）腳，使內部開關管電流進一步增大，強烈的正反饋使開關管迅速飽和。

　　開關管飽和后，T802（1）、（4）腳中的電流線性增大，電流從STR5412的（4）腳，即開關管的E極流出，在C812上建立112V的直流電壓，T802儲存磁場能量。正反饋繞組對C811不斷充電，使STR5412（2）腳的電壓不斷下降，最后迫使STR5412內部開關管退出飽和。
　　開關管退出飽和后，T802（1）、（4）腳中的電流減小，使T802各繞組的感應電壓極性翻轉，T802（7）、（8）繞組感應電壓的極性為（8）正（7）負，T802（7）腳的電壓又經C811、R812加到STR5412的（2）腳，使內部開關管的電流進一步減小，如此循環使開關管迅速截止。

　　開關管截止期間，T802（6）、（8）繞組上的感應電壓極性為（8）正（6）負，續流二極管D807導通，T802中磁場能量經D807釋放給C812，使C812上112V電壓更加平滑，C811上的電壓經R812、T802（7）、（8）繞組放電，300V電壓經R811給C811反向充電，使C811正端的電壓越來越高，另一，行逆程脈沖經D808、R813送到STR5412的（2）腳，使開關管的截止期提前結束，又進入下一個振蕩循環。

溫馨提示：將鼠標指針?lè)旁趫D片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

　　穩壓電路
　　STR5412的穩壓電路由內部自動完成。STR5412設計時輸出電壓為112V，如想改變輸出電壓，可在（4）、（5）腳或（3）、（5）腳并聯電阻來實現，在（4）、（5）腳并聯電阻時，輸出電壓下降（并聯電阻的阻值在150K，視而定）；在（3）、（5）腳并聯電阻時，輸出電壓電壓上升（應從47K開始逐步減小阻值，不可將電阻取得太小而使輸出電壓大幅度上升）。
　　保護電路
　　D806為輸出過壓保護穩壓管，若輸出電壓過高（大于130V），D806擊穿，開關電源停振。
