12v轉220v轉換器如何制作經驗分享(圖文)

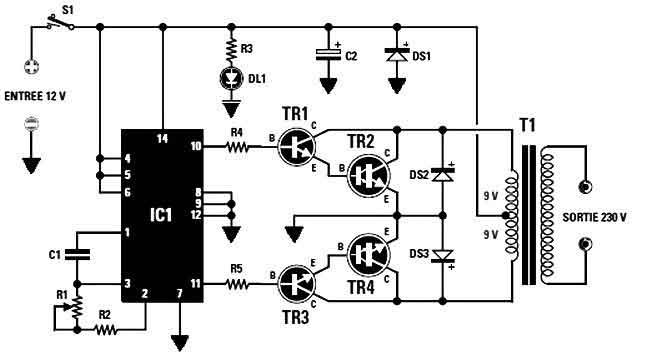

如逆變器電路圖所示，它用作IC1中包含的振蕩器級非穩態多諧振蕩器，CMOS 4047（此邪教系列40xx系列）通過改變R1微調器的電阻值（220 k總
12v轉220v轉換器如何制作經驗分享
如逆變器電路圖所示，它用作IC1中包含的振蕩器級非穩態多諧振蕩器，CMOS 4047（此邪教系列40xx系列）通過改變R1微調器的電阻值（220 k總電阻）可以改變振蕩頻率40 Hz至70 Hz方波，相移180°，輸出引腳10-11將驅動兩個NPN晶體管TR1-TR3，后者又饋入TR2-TR4。
安裝在輸出晶體管TR2-TR4上的二極管DS2-DS3用于防止出現在繞組V 9 + 9 V變壓器T1上的電壓浪涌。對于變壓器T1，我使用普通電源變壓器（初級230 V）和次級雙2 x 9 V.
逆變器組件清單：
R1 ....... 220 k修剪器
R2 ...... 330 k
R3 ...... 680
R4 ...... 2.2 k
R5 ...... 2.2 k
C1 ...... 4.7 nF聚酯
C2 ...... 220 uF電解
DS1 ... .. 1N4004
DS2 ... .. 1N4004
DS3 ... .. 1N4004
DL1 ... .. LED
TR1 ...... BC184 NPN
TR2 ... .. NPN BDX53C
TR3 ...... BC184 NPN
TR4 ... .. NPN BDX53C
IC1 ...... 4047 CMOS
T1 ...... ..變壓器扇區80 VA初級230 V 0.35 A /次級2 x 9 V 3.5 A
S1 ....... 開關
注意：
兩個最終電源TR2-TR4應安裝在合適尺寸的散熱器上，否則會過熱。如果是NPN，您可以選擇MJ4033 - MJ3007或更高版本。
可以使用的最大功率輸出取決于變壓器T1的磁芯尺寸，VA為：50 VA可以在二次230 V 0.2 A（最終消耗的電流將為4 A）中取90 VA可以在次級230 V 0.4 a上獲得（最終消耗的電流將為7 A）。
要從12V電池為電路供電，它將占用至少1.8毫米的直徑，以避免焦耳效應造成的損失。
