高頻逆變器的優缺點及分類
高頻逆變器的優缺點
高頻逆變器采用的是體積小，重量輕的高頻磁芯材料，從而大大提高了電路的功率密度，使得逆變電源的空載損耗很小，逆變效率得到了提高。通常高頻逆變器峰值轉換效率達到90%以上。但是其也有顯著缺點，高頻逆變器不能接滿負荷的感性負載，并且過載能力差。.
高頻逆變器的分類
1、方波逆變器
方波逆變器輸出的交流電壓波形為方波。此類逆變器所使用的逆變線路也不完全相同，但共同的特點是線路比較簡單，使用的功率開關管數量很少。設計功率一般在百瓦至千瓦之間。方波逆變器的優點是：線路簡單、價格便宜、維修方便。缺點是由于方波電壓中含有大量高次諧波，在帶有鐵心電感或變壓器的負載用電器中將產生附加損耗，對收音機和某些通訊設備有干擾。此外，這類逆變器還有調壓范圍不夠寬，保護功能不夠完善，噪聲比較大等缺點。
2、階梯波逆變器
此類逆變器輸出的交流電壓波形為階梯波，逆變器實現階梯波輸出也有多種不同線路，輸出波形的階梯數目差別很大。階梯波逆變器的優點是，輸出波形比方波有明顯改善，高次諧波含量減少，當階梯達到17個以上時輸出波形可實現準正弦波。當采用無變壓器輸出時，整機效率很高。缺點是，階梯波疊加線路使用的功率開關管較多，其中有些線路形式還要求有多組直流電源輸入。這給太陽電池方陣的分組與接線和蓄電池的均衡充電均帶來麻煩。此外，階梯波電壓對收音機和某些通訊設備仍有一些高頻干擾。
容－源－電－子－網－為你提供技術支持本文地址：http://www.jssjbk.com/nbq/15742957273447.shtml
本文標簽:
- 上一篇文章：直流24v轉12v電路圖加自制方法
- 下一篇文章：高頻逆變器與低頻逆變器有什么區別
-
高頻靈活定制-存儲與計算 可編程差分振蕩器YSO210PR應
可編程差分振蕩器 YSO210PR在機器人的智能視覺控制、工業屏、望遠鏡等領域具有顯著優勢。其高精度、穩定性和靈活的定制特性使得YSO210PR成為了機器人應用中不可或缺的元器件，為機器人技術的發展和應用提供了強有力的支持。
關鍵詞： 所屬欄目：電子基礎 -
超薄低功耗心電貼—YSX211SL高精度的卓越性能 高頻率穩
無源晶振 YSX211SL 作為一種高精度、可靠性強、低功耗、超薄的心電貼產品，為心電監護設備帶來了巨大的創新和優勢。無論是醫療機構還是個人用戶，都能通過它準確、穩定地監測心電信號，實現對心臟健康的有效管理和評估。YSX211SL 的出色性能值得行業關注，并在未來的發展中扮演重要角色。
關鍵詞： 所屬欄目：電子基礎 -

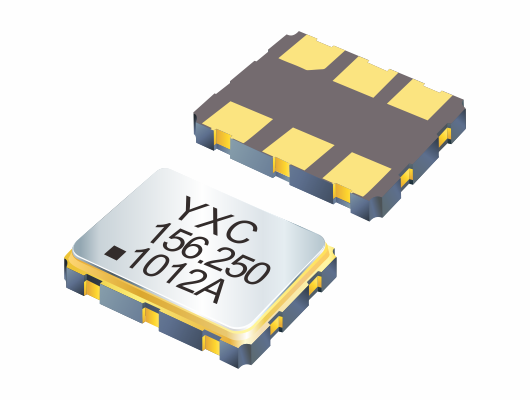

高頻差分晶振YSO230LR小巧而強大 適用于音頻通信等領域
在現代電子設備中，差分晶振起著至關重要的作用。作為一種高精度、高穩定性的振蕩器，YSO230LR差分晶振成為了各種應用領域的首選。無論是工業相機、PTTR網關、工業挖礦機，還是拼接屏、商業屏、10 GB以太網、SONET、SATA、SAS、光纖通道、板卡、網絡防火墻、硬盤等設備，YSO230LR差分晶振都能夠提供卓越的性能和可靠性。
關鍵詞： 所屬欄目：電子基礎 -
自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）
自制最簡單12v轉220v逆變器制作及電路圖（車載大功率）；在有直流低電源而沒有220V交流電的情況下，逆變器是最佳的轉換裝置，很多場合都適用，比如喜歡釣魚的朋友，可以用逆變器為自己的用電設備使用。本文介紹一款應用CW3525A集成塊制作的最簡單12v轉220v逆變器及電路圖。電路很簡單，制作也方便，適用性很強。
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -
自制12伏變220伏的逆變器、電路圖（大功率200W）
自制12伏變220伏的逆變器、電路圖（大功率200W）利用晶閘管電路把直流電轉變成交流電，這種對應于整流的逆向過程，定義為逆變。
例如：應用晶閘管的電力機車，當下坡時使
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -
最簡單大功率500W晶體管逆變器電源電路圖
最簡單大功率500W晶體管逆變器電源電路圖
逆變器主要作用就是將低電壓轉換成高電壓，常見的就是要轉換成交流220V－50Hz,下面為大家介紹一個最簡單大功率的逆變器，電
關鍵詞： 所屬欄目：逆變器電路圖 -
簡單自制tl494逆變器電路圖50hz輸出，大功率
簡單自制tl494逆變器電路圖50hz輸出，大功率輸出，
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流
關鍵詞：逆變器穩壓電路 所屬欄目：逆變器電路圖 -
簡單自制tl494逆變器電路圖50hz輸出，大功率
簡單自制tl494逆變器電路圖50hz輸出，大功率輸出，
逆變器（inverter）是把直流電能（電池、蓄電瓶）轉變成交流電（一般為220v50HZ正弦或方波）。應急電源，一般是把直流
關鍵詞：逆變器穩壓電路 所屬欄目：逆變器電路圖 -
車載12v轉220v逆變器電路圖（CW3525A應用電路）
變器電路圖（CW3525A應用電路）車載12v轉220v逆 本車載逆變器電路實際上是一個數字式準正弦波DC／AC逆變器，具有以下特點：(1)采用脈寬調制式開關電源電路，轉換效率高
關鍵詞： 所屬欄目：逆變器電路圖 -
采用MAR-x的甚高頻/超高頻前置放大器
MAR-X前置放大器將覆蓋到1.5GHz或者2GHz的正確MAR-x集成電路。為了低噪聲系數應用，ATTN1應該被忽略。為了減少設備的不穩定, ATTN1和ATTN2提供了限制可能終止范圍的方法。 :
關鍵詞： 所屬欄目：音頻功放電路 -
555逆變驅動電路圖－最簡單12v轉220v逆變器制作
555逆變驅動電路圖－最簡單12v轉220v逆變器制作
關鍵詞： 所屬欄目：逆變器電路圖 -
ne555+13005逆變電路圖
ne555+13005逆變電路圖
逆變器電路圖有很多種，采用不同的控制方式可以得到不同的電路及輸出功率及頻率，本文介紹的是用13005逆變電路圖，13005主要作用是功率開關管，1
關鍵詞： 所屬欄目：電源電路 -
大功率12V轉220V逆變器電路圖（500W）
大功率12V轉220V逆變器電路圖（500W） 這是逆變器電路的 500W輸出。它將12VDC轉換為220V 50Hz。您可以輕松，廉價地構建它。 朋友喜歡這個。因為喜歡在戶外工作，或在必要
關鍵詞： 所屬欄目：逆變器電路圖 -
13005逆變電路圖
13005逆變電路圖:逆變器電路圖有很多種，采用不同的控制方式可以得到不同的電路及輸出功率及頻率，本文介紹的是用13005逆變電路圖，13005主要作用是功率開關管，13005決定輸出的功率（一般制作逆變器都希望輸出功率大更好）。電路前級主要是用NE555及13005控制，后級很簡單，就是整流加濾波得到直流電源。13005逆變電路圖如下：
關鍵詞：逆變器高頻逆變器 所屬欄目：逆變器電路圖 -
基于CAC8FET的高頻放大電路
如圖所示是低噪聲雙柵FET構成的144MHz窄帶放大器，輸入輸出側都采用諧振電路，諧振于144MHz，帶寬約為5MHz，它由諧振電路的有載Q值決定。 :
關鍵詞： 所屬欄目：音頻功放電路 -

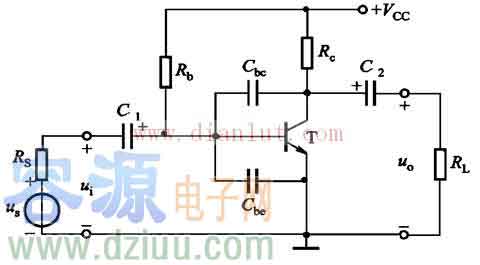

高頻特性的單管共射放大電路
