    一張電路圖通常有幾十乃至幾百個元器件，它們的連線縱橫交叉，形式變化多端，初學者往往不知道該從什么地方開始，怎樣才能讀懂它。其實電子電路本身有很強的規律性，不管多復雜的電路，經過分析可以發現，它是由少數幾個單元電路組成的。好象孩子們玩的積木，雖然只有十來種或二三十種塊塊，可是在孩子們手中卻可以搭成幾十乃至幾百種平面圖形或立體模型。同樣道理，再復雜的電路，經過分析就可發現，它也是由少數幾個單元電路組成的。因此初學者只要先熟悉常用的基本單元電路，再學會分析和分解電路的本領，看懂一般的電路圖應該是不難的。
    按單元電路的功能可以把它們分成若干類，每一類又有好多種，全部單元電路大概總有幾百種。下面我們選最常用的基本單元電路來介紹。讓我們從電源電路開始。
    電子技術愛好者部喜歡搞一些電子小制作，既可在實踐中提高自已的技術水平和動手能力，又可取得實實在在的成果。當我們確定了一個小制作項目后，首先要看懂它的電路圖，這是進行小制作的前提。
    一、什么是電路圖
    電路圖又稱作電路原理圖，是一種反映電子設備中各元器件的電氣連接情況的圖紙。電路圖由一些抽象的符號、按照一定的規則構成。通過對電路圖的分析和研究，我們就可以了解電子設備的電路結構和工作原理。因此，看懂電路圖是學習電子技術的一項重要內容，是進行電子制作或維修的前提。
    二、電路因由哪些要素構成
    一張完整的電路圖是由若干要素
    構成的，這些要素主要包括圖形符號、文字符號、連線以及注釋性字符等。下面我們通過圖1所示無線話筒電路圖的例子，作進一步的說明。
    1、圖形符號

圖1

    2、文字符號
    文字符號是構成電路圖的重要組成部分。為了進一步強調圖形符號的性質，同時也為了分析、理解和闡述
    電路圖的方便，在各個元器件的圖形符號旁，標注有該元器件的文字符號。例如“R”表示電阻器，“C”表示電容器，“L”表示電感器，“VT”表示晶體管，“IC”表示集成電路等。
    常用元器件的圖形符號和文字符號見附表。
    3、注釋性字符
    注釋性字符也是構成電路圖的重要組成部分，用來說明元器件的數值大小或者具體型號。例如圖 1 中，通過注釋性字符我們即可知道，電阻器R1的數值為 3.3kΩ，電容器C1 的數值為 10μF，晶體管VT的型號為9014，集成電路IC的型號為 μ PCl651等。
    三、電路圖的畫法規則
    除了規定統一的圖形符號和文字符號外，電路圖還遵循一定的畫法規則。了解并掌握電路圖的一般畫法規則，對于看懂電路圖是必不可少的。
    1、電路圖的信號處理流程方向
    電路圖中信號處理流程的方向一般為從左到右，即將先后對信號進行處理的各個單元電路，按照從左到右的方向排列，這是最常見的排列形式。例如圖1所示無線話筒電路圖，從左到右依次為話音信號接收 (BM)、音頻放大 (VT)、高頻振蕩與調制 (IC)等單元電路。
    2、連接導線
    元器件之間的連接導線在電路圖中用實線表示。導線的連接與交叉如圖2所示，圖2(a)橫豎兩導線交點處畫有一圓點，表示兩導線連接在一起。圖2(b)兩導線交點處無圓點，表示兩導線交叉而不連接。導線的丁字形連接如圖2(c)所示。

3、電源線與地線
電路圖中通常將電源引線安排在元器件的上方，將地線安排在元器件的下方，如圖3(a)所示。有的電路圖中不將所有地線連在一起，而代之以一個個孤立的接地符號，如圖3(b)所示，應理解為所有地線符號是連接在一起的。

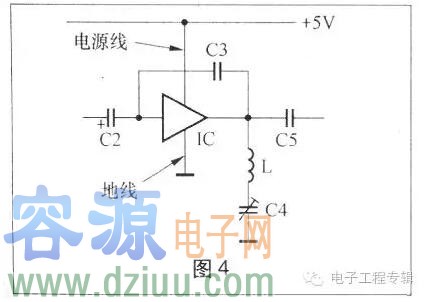

時應按圖4所示連接電源線和地線。
