三路遙控開關電路圖（一）

其他家用電器的紅外線遙控器遙控三路照明燈電路，可方便地遙控客廳照明燈。客廳照明燈都分成多組，根據開啟燈的組數。    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

如圖電路，是其他家電的遙控器來遙控開燈的。    <<版權聲明：本文由容源電子網（www.jssjbk.com）整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。》

三路遙控開關電路圖大全（五款模擬電路設計原理圖詳解）

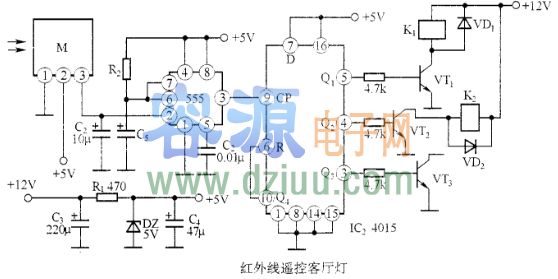

M為40KHZ一體化紅外線接收頭。接收到紅外遙控器發射的信號后，經內部，還原出串行數據信號。串行數據的第1個脈沖的下降沿作用于單穩電路555，555進入暫穩態，③腳輸出高電平，輸出高電平時間（暫穩時間）由R2、C5決定。，每按一次發射鍵，555只輸出一次高電平。

IC2為移位寄存器，數據輸入D=1（接+5V），第1次按發射鍵（任意鍵），CP=1，D=1被移入第1個寄存單元，Q1=1，VT1飽和，J1接通第1組燈泡；第2次按發射鍵，D=1再次被移入，Q1=Q2=1，VT1、VT2均飽和導通，第1、2組燈均亮。同理，第3次發射時，3組燈均亮。第4次發射時，Q4=1，IC2立即復位，Q1~Q3=000，燈熄滅。若要控制更多組燈，可啟用4015內部的第2寄存器，并把R端改接到第2個寄存器的相應輸出端上。

三路遙控開關電路圖（二）

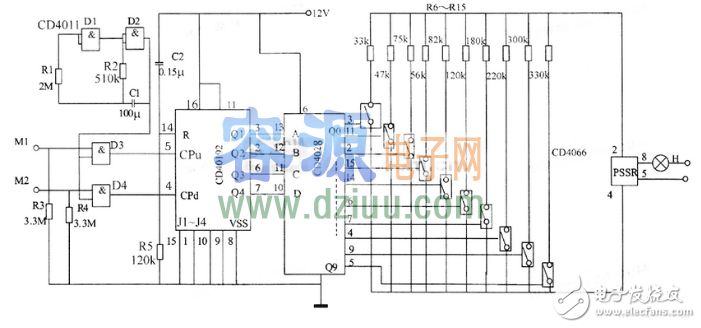

用CD40192CD4028制作的電子調光電路

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
三路遙控開關電路圖大全（五款模擬電路設計原理圖詳解）

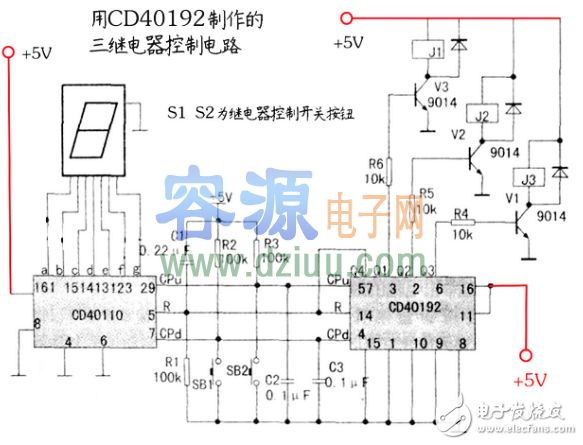

用CD40192制作的三路數顯繼電器控制開關電路

溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。
三路遙控開關電路圖大全（五款模擬電路設計原理圖詳解）
