八通道紅外遙控電路圖

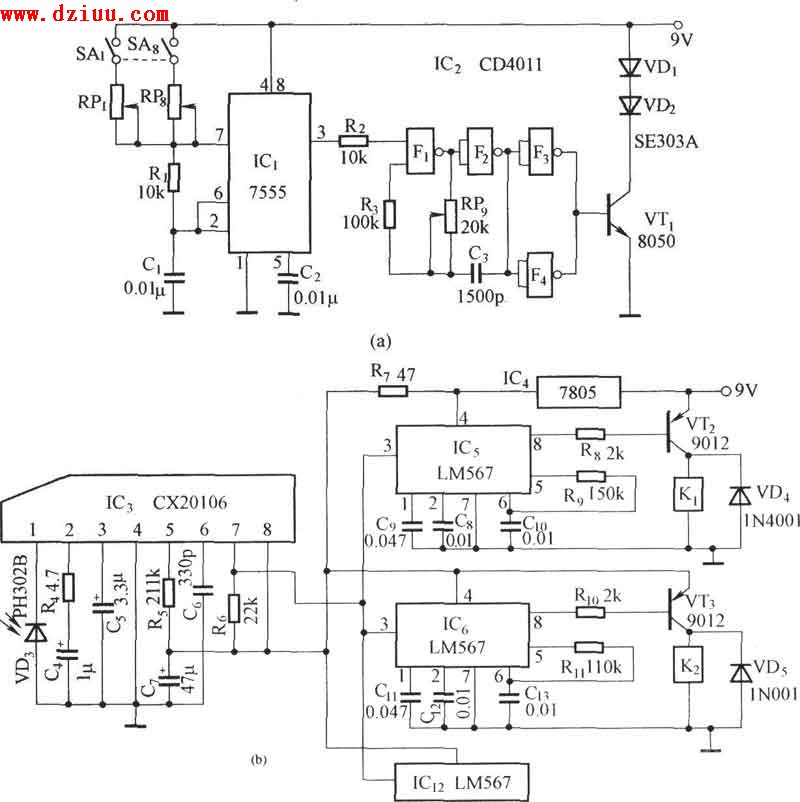

(a)圖是紅外發射電路 本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

其中由集成電路7555、cd4011組成。本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

(b)圖是紅外接收,通道譯碼與執行電路

電路中由CX20106、LM567組成。元器件少，方便制作。電路圖如下：
