光控LED照明燈的工作原理

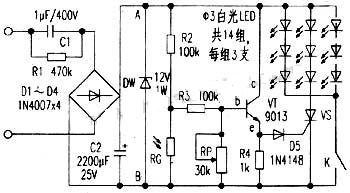

光控LED照明燈電路簡單，元器件少，用42支高亮白光發光二極管，把每3支串聯，然后在串聯在電路中，如圖，主要用于樓梯、過道等作照明使用。其工作原理如下：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

工作原理：本文由www.jssjbk.com整理提供，部分內容來源于網絡，如有侵犯到你的權利請與我們聯系更正。

市電220V交流電經電容限流、橋式整流、濾波、穩壓，在A、B兩端獲得穩定的12V直流電。不過覺得電路中還有一點個缺點，不知道大家是否認同。應該在橋式整流輸出到穩壓二極管的上端串聯一個電阻。這樣穩壓二極管才不損壞。

白天：光敏電阻RG在自然光的照射呈現低阻值，使得三極管VT的基極電位低，而被反偏置，VT截止，單向可控硅VS門極為低電平被關斷，LED不亮。

黑晚：光敏電阻RG因無光照呈現高阻值，VT導通，VS的門極即有正向觸發電壓而導通，LED通電發光。開關K為手動控制開關，只要K閉合，不管白天黑夜，LED均能發光。

電路簡單但是在應用中，安裝光敏電阻的要找好，從上面的工作原理得知。在晚上有其他燈光照射在光敏電阻上，那么對于電路而言白天，自然就會關閉LED照明燈。這是本電路的缺點，但只要光敏電阻安裝好了，該問題就不會出現。
