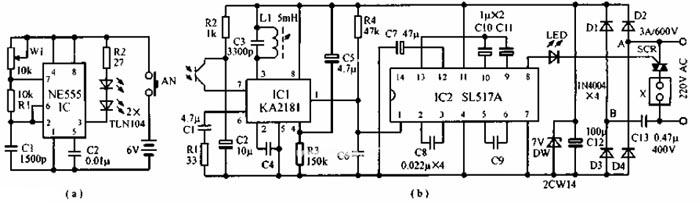

發射電路采用555構成的多諧振蕩器,振蕩頻率約35KHz,驅動紅外發射管,其正向電流約為60mA。接收電路由紅外接收頭、前置放大與檢波、放大與雙穩態電路及可控硅控制電路等組成。專用紅外集成塊KA2818內部有前置放大、調諧、檢波、ACC和波形修正電路,該電路輸出負脈沖波。IC2為聲控集成塊SL517A,其功能
:放大、翻轉觸發、驅動等,每接收一次紅外信號翻轉一次,可控硅改變一次
。
