6p1+6n2廉價電子管功率放大器 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
本功放用的都是拆機零件,有價格便宜、性能穩定的特點。 <<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》

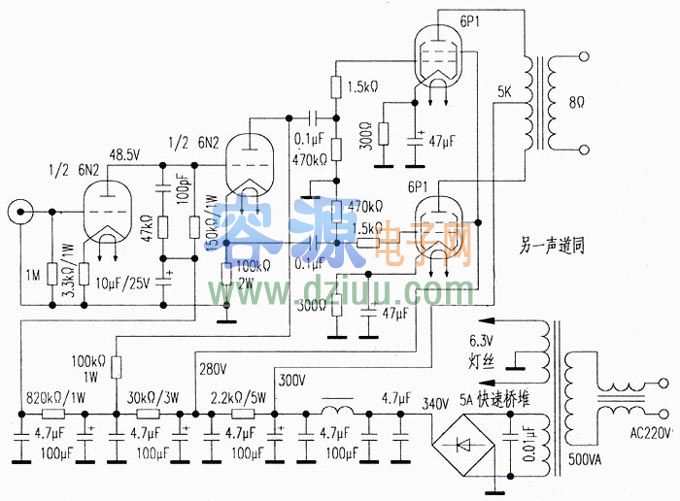

電子管:推動級用“曙光”6N2,功率放大級用“北京”6P1。機箱:汽車功放的鋁機殼,重達4kg,非常厚實,對減少外界干擾很有益處。電源:選用拆機500VA實驗室用的環形隔離變壓器,扼流圈使用廢舊微波爐的功率變壓器(其本身是漏感變壓器,不改動
用)。電容:不推崇補品,用的是彩電拆機電解。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
電阻:普通金屬膜電阻。輸出變壓器:用淘汰的黑白電視機電源變壓器改繞。線材:國標1.5mm2的單芯銅線(有條件可換多芯線)。焊錫:普通Φ0.9mm含松香錫線。
<<版權聲明:本文由容源電子網(www_dziuu_com)整理提供,部分內容來源于網絡,如有侵犯到你的權利請與我們聯系更正。》
溫馨提示:將鼠標指針?lè)旁趫D片上,滾動鼠標可以動態改變圖片大小,方便分析電路圖。
