1、 引言
隨著測試設備的飛速發展,其性能狀況越來越受到人們的重視,經過一段時間要對測試設備進行檢測。主測試板作為測試設備上的重要部件,它的性能好壞起著重要作用。在對其進行性能測試時,由于沒有專用的信號源,一般都是安裝在設備上進行試驗。這不僅費時費力,而且更重要的是增加了修理成本,因此,迫切需要專用的測試設備。本信號源就是針對這一問題而設計的。
2、 信號源的設計要求
根據對多數測試設備修理試驗工藝的分析,該信號源具體要求如下:
四路電壓信號:一路電壓范圍為-25 V~25 V的直流信號源,精度要求為:0 V~1 V的誤差為±0.1V,1 V~25 V的誤差為±0.05 V,-25 V~0 V的誤差為±0.15 V;其中一路產生幅值為0 V~25 V的方波,幅值誤差為±0.2 V,頻率誤差為1 Hz;
一路電壓范圍為-100 mV~100 mV的直流信號源,要求誤差為±0.5 mV;
一路電壓范圍為-0.5 V~0.5 V的直流信號源,要求誤差為±0.005 V;
一路電壓范圍為0 V~5 V的直流信號源,要求誤差為0.01 V。
四路模擬溫度信號。
3、 系統硬件設計
3.1 信號源硬件設計及工作過程
本系統的硬件部分以Atmel公司的AT89S51單片機為核心,其外圍電路主要包括:D/A轉換電路、電壓轉換電路、運算放大電路、集電器模擬溫度電路、通信接口電路以及看門狗復位電路。其核心部分是D/A轉換電路和運算放大電路,其他電路都是圍繞D/A轉換功能完善系統、保證程序正常運行而設計的。通信接口電路實現上位機與下位機的數據通信;集電器模擬溫度電路實現四路溫度的模擬;看門狗復位電路監控程序的運行狀態,在死機或“程序走飛”時可使系統自動恢復到正常工作狀態。圖1所示為系統硬件原理結構框圖。
系統工作過程:上位機發送控制字(包括信號通道選擇和信號幅值大小)至下位機(單片機),下位機采集控制字后,由單片機程序?qū)崿F(xiàn)所選信號通道以及信號幅值的大小。下位機產生信號后,通過串行總線將數據發送到上位機并顯示在上位機相應的虛擬面板上。產生的信號通過板卡上的外接信號輸出端口傳輸?shù)綔y(cè)試設備相應的通道上,模擬傳感器接收信號。如果測試設備接收后顯示的信號與板卡輸出的信號大小相一致,則認為測試設備性能良好。
3.2 D/A轉換電路和運算放大電路
D/A轉換電路采用美國德州儀器公司生產的TLC5620。它是一款帶有串行控制的4路8位電壓輸出數/模轉換器(DAC)。每一路均具有兩級緩沖器(輸入鎖存器(Latch)和DAC鎖存器)、一個輸出增益開關,一個8位DAC電路以及一個電壓輸出電路。TLC5620的編程可通過對串行控制字中的RNG位置1或清零來實現,其輸出電壓的最大值可以是外部參考電壓的1~2倍。其輸入/輸出電路均為射極跟隨器。
通過簡單的3線串行總線可對TLC5620進行控制,其11位的命令字由8位數據位、2位DAC選擇位以及1位RNG位組成。DAC寄存器是雙緩沖的,將完整的新數值寫入器件,然后DAC輸出通過LDAC端的控制同時更新。數字輸出端帶有施密特觸發器,因此,該電路具有較高的噪聲抑制性能。
TLC5620采用4個電阻串(resistor-string)來實現D/A轉換。每一個DAC的核心是一個帶有256抽頭的單電阻,它們對應于0~255的數字代碼。每個電阻串的一端連接到GND,另一端由基準輸入緩沖器的輸出饋電。通過使用電阻串保持單調性,線性度取決于電阻元件的一致性和輸出緩沖器的性能。由于輸入端經過緩沖,所以DAC對于基準源總是呈現為高阻狀態。
每一個DAC的輸出由一個可控增益放大器緩沖,它可以被配置為×1或×2的增益。上電時,DAC被復位為全“0”。每一路的輸出電壓可由下式給出:
V0(DACA~DACD)=REF×(CODE/255)×(1+RNG)
其中,CODE的范圍為0~255。RNG位是串行控制字內的0或1。
四路+25 V模擬信號采用寬電壓輸出的運算放大器OPA551。該運算放大器可輸出±30 v電壓,電流最大值200 mA,可滿足本系統要求。其余采用LM324,以節約成本。方波信號采用定時器的溢出中斷來產生。四路溫度的模擬采用數字電位器和繼電器實現。調節電位器阻值大小實現溫度變化,由繼電器的動作切換開閉溫度的模擬。D/A與運算放大器電路如圖2所示。
3.3 系統通信模塊設計
通信模塊采用CAN總線和RS-232總線模塊實現,其電路圖如圖3所示。
容-源-電-子-網-為你提供技術支持
本文地址:http://www.jssjbk.com/dz/22/15965909923931.shtml
本文標簽:
猜你感興趣:

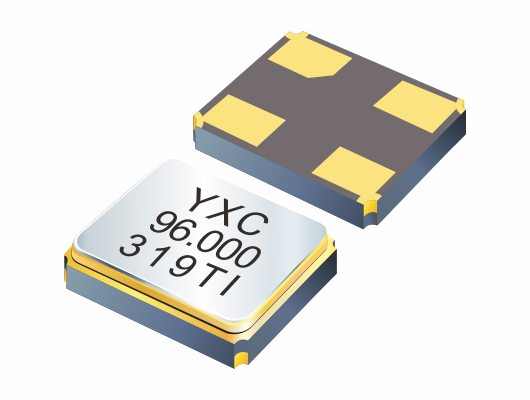

在電子領域中,無源晶振是電路系統中重要的時鐘源。針對緊湊的電路布局和高要求的性能,平板FPC 2016無源晶振 YSX211SL以其獨特的特點成為了許多應用場景中的首選。
關鍵詞: 所屬欄目:電子基礎
關鍵詞: 所屬欄目:led
AI智能音箱在電路板上有很多電子元器件,如:主控芯片、內存等這些,它們之間產生的熱量是相當大的,處理解決熱量傳導問題是不可避免的,采取解決方案就是應用導熱硅膠片。在電路板屏蔽罩內部,內存、PMIC、處理器也會使用到導熱硅膠片來加強散熱性能。
關鍵詞: 所屬欄目:電源電路
車載充電器散熱應用的導熱硅膠片需滿足:導熱性能要好、柔軟、耐高溫、耐高低溫、高可靠性且安全環保。兆科電子嚴守品質關,以高標準來嚴格要求自己,在選擇車載充電器導熱界面材料方案也不例外。兆科導熱材料生產廠推薦一款TIF100-02S導熱硅膠片產品,導熱系數為1.5W/mK,耐溫范圍-40 To 160 ℃,可按客戶需求裁切所需尺寸與形狀,滿足高品質車載充電器散熱設計方案。
關鍵詞: 所屬欄目:車載功放電路
很多新手朋友都會問:pcb制板用什么軟件最好,PCB設計常用什么軟件呢?其實,當你打算要學習PCB電路設計之前,你就必須了解一下這行業里面一般使用的是什么軟件是在進行設計,從剛開始就要用最專業的軟件,當然這樣會增加難度,但是當你完全習慣這個軟件之后就會發現其他軟件的不足,下面說為新手朋友們介紹幾款常用設計軟件。希望對大家有幫助。
關鍵詞: 所屬欄目:pcb
目前微型投影機,均采用LED光源,光源為高亮度RGB三色LED模塊,由于采用紅綠藍三種顏色的LED來形成彩色化,因此其光學架構與傳統投影機有所不同。有時因工作需要,亮度不斷提高,然而亮度越高,投影過程產生熱的就越大,散熱問題就越嚴峻,就越需要有效率的散熱設計。作為導熱材料生產廠家,兆科提供在微型投影機中的應用材料:導熱硅膠片。
關鍵詞: 所屬欄目:其他文章
在對電源散熱設計時,散熱這一塊就成了電源設計中非常重要的一個環節。電源散熱設計中常用的幾種方法有:使用被動散熱,如:散熱器、冷卻風扇,金屬PCB,導熱材料(導熱硅膠片)等。
關鍵詞: 所屬欄目:開關電源電路圖
前不久,發現很早以前印制的冊子,在這些冊子上列出了電子工程師的十誡。現在,就一并翻譯分享給中國電子工程師。這份資料里充滿了智慧,除了幽默的言語外,還有很多非常有用的建議
關鍵詞: 所屬欄目:元器件知識
48V3A開關電源電路
TL494是一種固定頻率脈寬調制電路,它包含了開關電源控制所需的全部功能,廣泛應用于單端正激雙管式、半橋式、全橋式開關電源。TL494有SO-16和PDIP
關鍵詞:開關穩壓電源 所屬欄目:開關電源電路圖
數字信號傳輸系統分為基帶傳輸系統和頻帶傳輸系統.頻帶傳輸系統也叫數字調制系統。數字調制信號又稱為鍵控信號,數字調制過程中處理的是數字信號,而載波有振幅、頻率和相
關鍵詞: 所屬欄目:設計編程
高速PCB設計技巧 高速PCB設計是指信號的完整性開始受到PCB物理特性(例如布局,封裝,互連以及層堆疊等)影響的任何設計。而且,當您開始設計電路板并遇到諸如延遲,串?dāng)_,
關鍵詞: 所屬欄目:pcb
當ARM異常中斷發生時,系統執行完當前指令后,將跳轉到相應的異常中斷處理程序處執行。當異常中斷處理程序執行完成后,程序返回到發生中斷指令的下條指令處執 行。在進入異
關鍵詞: 所屬欄目:其他文章
電路圖設計用什么軟件:電路原理圖是研究項目規劃必需要的一個設計方案,使用物理電學規范化的符號來制作的一類表達各電子元器件構成的的及其器件關系的基本原理布置圖,設計方案技術人員,安裝技術人員,或維修人員就可以根據由電路原理圖就可以獲知零部件間的設計原理及其問題,為解析特性,安裝電子,電器產品提供最方便,最有效的規劃方案,在設計方案電路原理圖中,
關鍵詞: 所屬欄目:電子基礎
電子系統需要實施隔離,它的作用是保護人員和設備不受高電壓的影響,或者僅僅是消除PCB上不需要的接地回路。在各種各樣的應用中,包括工廠和工業自動化、醫療設備、通信和消
關鍵詞: 所屬欄目:電磁兼容

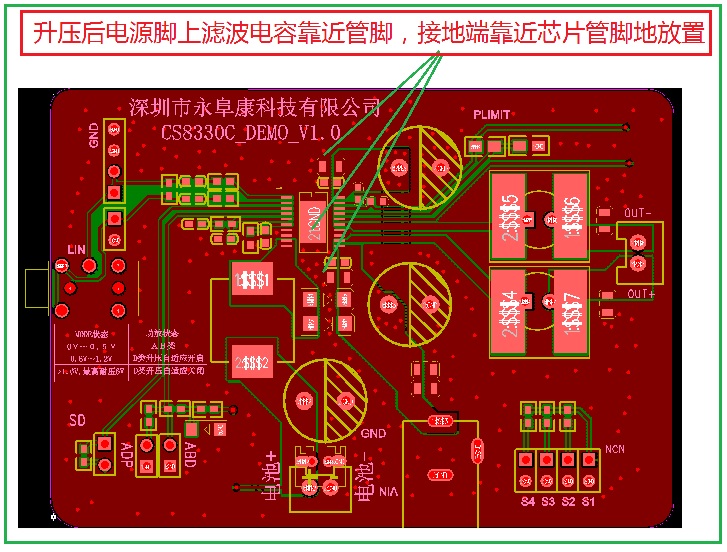

如何降低這兩類音頻功放的輸出底噪聲,深圳市永阜康科技有限公司針對客戶在應用中的問題,總結以下方法可供參考:
關鍵詞: 所屬欄目:音頻功放電路

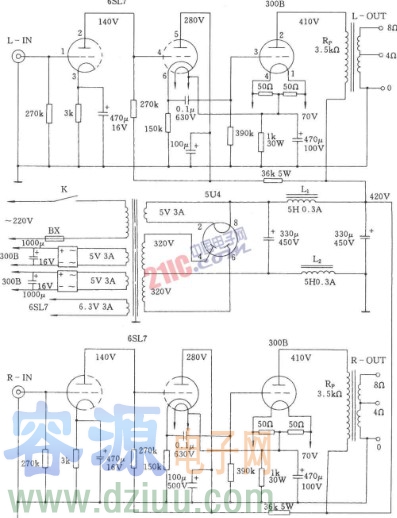

如圖所示為合并式單端A類電子管功放電路圖,本電路輸出功率:8W×2輸出阻抗:4Ω、8Ω輸入靈敏度:l.4V失真系數:2%頻率響應:25Hz-20kHz-3dB。電源功耗:120W。 :
關鍵詞: 所屬欄目:音頻功放電路

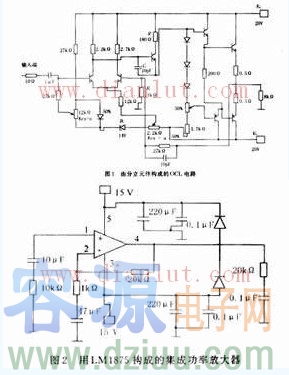

圖1為一個由分立元件構成的直流化的互補對稱OCL電路。電路由差分放大級、電壓推動級和復合輸出級構成。本電路引入了直流負反饋電路,一般功放中由于存在反饋電容,限制了低頻響應,為了消除這種不利影響,只有增
關鍵詞: 所屬欄目:音頻功放電路

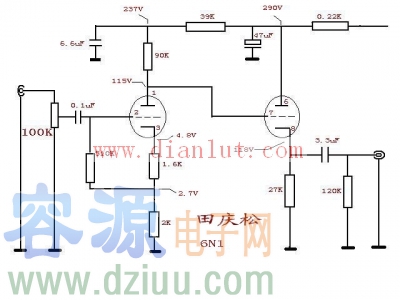

6N1是一只中μ雙三極管,μ=35,它具有R低、動態線性寬、頻率特性好、噪聲低等諸多優點,能承受較強信號輸入,并能給出足夠的輸出,既可用于電壓放大,又能用于倒相推動,在20世紀六七十年代可謂名噪一時,是各
