介紹4路無線遙控開關電路圖與工作原理

1、電路工作原理

　　電路原理圖見圖1。電路主要由供電部分、無線接收部分、數據解碼部分和開關控制部分組成。直流12V電源輸入接收器，一路向繼電器供電，另一路經三端穩壓器件穩壓后，輸出5V工作電壓，作為無線接收部分和解碼部分的電源。

平時，IC3的10到13腳輸出低電平，所控制的4路繼電器斷開，當接收模塊SH9902收到遙控器發射的無線電編碼信號后，就會在其輸出端輸出一串控制數據碼，這個編碼信息經專用解碼集成電路 class="wz_rc">集成電路IC3解碼后，在數據輸出端輸出相應的控制數據，由于本文介紹的是4路遙控開關，但每一路的工作情況完全一樣，因此，在這里我們以其中的一路為例來進行說明。以D0所接繼電器為例，當發射的數據信號時：0001時，2272輸出的數據也為0001，換言之就是IC3的10、11、12腳輸出低電平，13腳輸出高電平，這個高電平經R2向VT1提供基極電流，VT1飽和導通，繼電器K1得電吸合，它所控制的電氣設備工作，這樣通過手上的遙控器的操作，完成了對電氣設備的遙控控制，若選用的解碼芯片為M型，則當遙控信號消失后，所有數據位全部輸出為低電平，控制的四路繼電器全部斷開。

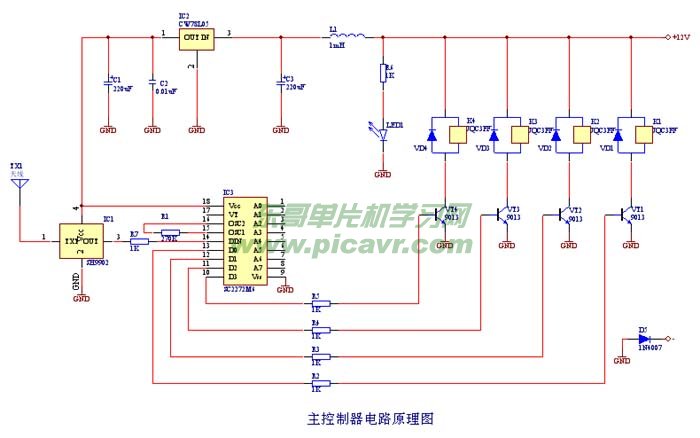

圖1

2、調試與安裝

　　這款無線遙控開關制作比較簡單，所有元器件參數我們都測試完成，讀者只要按我們提供的元件參數安裝便可完成。在制作中，先將阻容元件等焊上，然后焊上集成電路插座，最后焊上無線接收模塊SH9902。

接上12V直流電源，可以看到電源指示燈點亮，若不亮，查看發光二極管是否焊反。

為了幫助制作者快速檢測電路的工作情況，我們提供幾個點的電壓測試，具體在線路板上的位置已在圖2中用箭頭進行標注。

第一點：測量輸入電壓

用萬用表負筆接輸入電壓的負極，在輸入接線柱上標有“-”符號，正表筆測量圖中最右邊箭頭處的電壓，正常應為輸入電壓減去0.6V，若輸入是12V，則測出的電壓應為11.4V左右，若測出的電壓為12V，同時發光二極管不亮，應仔細檢查極性保護二極管D5，查看是否反焊或虛焊。

第二點：測量5V電壓

萬用表負筆接輸入電源負極，正筆測量中間箭頭處電壓，即78L05輸出電壓。正常應為5.6V左右，若不正常，查看78L05是否反焊，同時在線路板上查看5V電壓供電的無線接收頭和解碼電路是否有搭錫短路等問題。

第三點：測量無線解調電壓

測量IC3第14腳對地電壓，在沒有按遙控器時，這個電壓是變化的，且沒有規律，當按下遙控器時，可以看到這個腳的電壓變?yōu)橐粋�較為穩定的直流電壓（具體的數值，由于發送數據的不同，實際從萬用表上得到的電壓數據也是不同的），只要所測電壓符合以上規律，就說明無線解調部分工作基本正常。

第四點：測量數據解碼電壓

測量IC3第17腳對地電壓，在沒有按遙控器時，這個電壓為0，當按下遙控器后，若解碼正確，這個腳就會輸出一個高電平，表示解碼成功。若所測結果不符合上述規律，應仔細查看IC3的8位地址編碼是否與遙控器端2262的地址編碼一致，查看IC3第15、16腳間的振蕩電阻是否與發射端相匹配等。

經過以上調試工作后，若各項都正常，將整塊線路板裝于外殼中，然后裝上固定螺絲，一款遙控開關就制作完成了。

3、技術指標：

由于控制開關采用的是10A容量的繼電器，而線路板上的銅皮較薄，無法常時通過10A的電流，因此當控制的負載功率大于100W時，請在相應的開關線銅板上加上焊錫，以增加導流性。這套產品采用的遙控器發射距離為200米，實際使用中由于受環境等因素的影響，距離會變近許多，因此使用時最好將距離控制在10米以內，不過這對于一般家用的話距離是完全可以滿足要求的。為了提高系統的抗干擾性能，在線路板上我們留有超外差接收模塊的安裝孔，若將超再生接收頭換成超外差接收頭，系統性能將有很大改進。另外一點需要說明的是，若想增加實際的遙控距離，最好選用超外差接收頭，另外將遙控器換成較大功率的器件。文章轉載東哥單片機 class="wz_rc">單片機學習網
