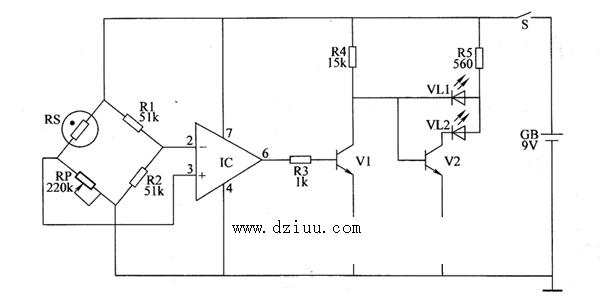

濕度指示器電路圖
LED指示電路由電阻器R3～R5、發光二極管VL1、VL2和晶體管V1、V2組成。
接通電源開關s后，整機通電工作。在育秧棚內濕度正常時，RS的阻值較大，IC因反相輸人端電位高于正相輸人端電位而輸出低電平，VI截止，紅色發光二極管VL1不發光；Y2導通，綠色發光二極管Ⅴ⒓發光，指示棚內濕度正常。
若育秧棚內濕度增大，則RS的阻值變小，當濕度超過設定值時，IC因正相輸人端電位高于反相輸入端電位而輸出高電平，使VI導通，VL1發光，指示棚內濕度過大，提醒農戶及時通風以減小棚內濕度；
V2截止，VL2熄滅。
調節RP的阻值，可以設定
警示的濕度值。
元器件選擇
R1～R5選用1/4W金屬膜電阻器或碳膜電阻器。
RP選用有機實心電位器或可變電阻器。
RS用值大于100的3DG6型晶體管制作：去掉該晶體管的金屬帽后，將其放在濃鹽水中浸泡后曬干，實測干時其c、e極間電阻值大于20OkΩ，濕時其c、e極間電阻值為10kΩ左右
。測量時，用萬用表的黑表筆接C極，紅表筆接額極，用嘴向晶體管心片上呵氣時，萬用表指針應迅速向右擺動；當管心片上的水蒸氣蒸發后，表針能漸漸向左擺回即為正常。
VL1和VL2均選用∮5mm的發光二極管。
V1和V2均選用3DG6或59013型硅NPN晶體管。
IC選用似A741或5624型運算放大器集成電路。
CB選用9Y疊層電池。
S選用小型單極撥動式開關。
下面是濕度指示器電路圖
