用NE555制作重復式定時電路 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

這是一種用555時基集成電路構成的重復式定時電路（又稱雙重式定時電路或雙向定時電路）。所謂重復式定時電路即指它能使被控電器重復地定時工作和停止，也說，它不僅能使被控電器定時關閉，而且在關閉之后還能再自動的定時開啟。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

　　這種重復式定時電路主要由一塊555時基集成電路構成。它具有線路簡單、工作穩定可靠、安裝使用方便等特點。在此電路中，其被控電器的開啟和關閉時間可以分別，互不影響，具有較高的實用價值。
　　工作原理
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

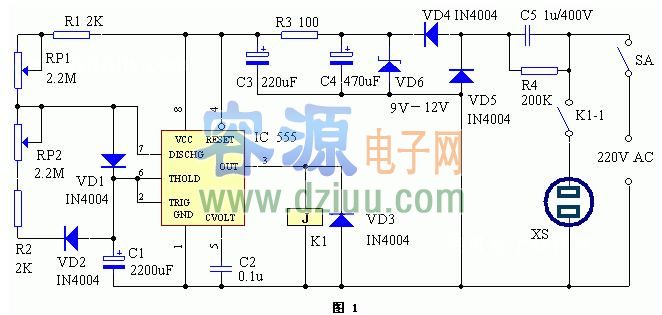

　　此重復式定時電路的電路原理圖如圖1。圖中IC555與RP1、R1、RP2、R2、VD1、VD2及C1等組成了一個無穩態電路，其輸出端（第3腳）的高低電平轉換時間由電容器C1的充放電時間決定，時間即分別是被控電器的開啟和關閉時間。由此可見，只要電容C1的充電和放電時間，達到被控電器的開啟和關閉時間的目的。在此電路中，使電容C1的充電和放電時間能單獨而互不影響，故加入了二極管VD1和VD2。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

　　電路的工作過程簡述如下：在合上開關SA后，220V交流電壓經C5和R4（C5的放電電阻）降壓和VD4、VD5整流及VD6、R3、C3、C4 穩壓濾波后給IC555提供一個較為穩定的直流電壓。在剛合上SA時，因電容C1兩端的電壓為零且不能突變，故IC的②、⑥腳為低電平，③腳輸出高電平，繼電器K吸合，插座XB得電，被控電器開始工作。與此，因IC的③腳為高電平，故其⑦腳也為高電平，二極管VD1導通、VD2截止，電源通過RP1和R1給C1充電，充電速度由RP1。當C1上的電壓充至2/3電源電壓（Ucc）時，IC的②、⑥腳變為高電平，③腳相應變為低電平，繼電器K1釋放，插座XB失電，被控電器停止工作。 <<與廣大電子愛好者更好的互動交流，容源電子網已開通電子論壇，歡迎來到電子論壇與同行們分享、學習經驗。》

與此，因IC的③腳變為低電平，故其⑦腳也將變為低電平，二極管VD1截止、VD2導通，電容C1通過R2、RP2放電，放電速度由RP2。C1上的電壓減至1/3電源電壓時，IC的②、⑥腳又變為低電平，整個電路又將重復上述的工作過程。
溫馨提示：將鼠標指針放在圖片上，滾動鼠標可以動態改變圖片大小，方便分析電路圖。

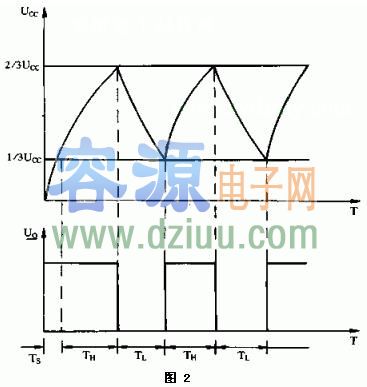

　　該電路工作過程中，其IC的②腳和③腳的電壓變化過程如圖2。其中，TH為被控電器的工作時間，TL為被控電器的休止時間。在此須注意的是，在第一次剛開機工作時，被控電器的工作時間比以后的工作時間略長，工作時間為TH＋Ts但通常Ts較小，故對整個電路的時間標定影響不大。容－源－電－子－網－為你提供技術支持
