    UC3842 內部原理框圖
    UC3842是一種性能優異、應用廣泛、結構較簡單的PWM開關電源集成控制器，由于它只有一個輸出端，所以主要用于音端控制的開關電源。
    UC3842 7腳為電壓輸入端，其啟動電壓范圍為16-34V。在電源啟動時，VCC﹤16V，輸入電壓施密物比較器輸出為0，此時無基準電壓產生，電路不工作;當 Vcc﹥16V時輸入電壓施密特比較器送出高電平到5V蕨穩壓器，產生5V基準電壓，此電壓一方面供銷內部電路工作，另一方面通過⑧腳向外部提供參考電壓。一旦施密特比較器翻轉為高電平(芯片開始工作以后)，Vcc可以在10V-34V范圍內變化而不影響電路的工作狀態。當Vcc低于10V時，施密特比較器又翻轉為低電平，電路停止工作。
    當基準穩壓源有5V基準電壓輸出時，基準電壓檢測邏輯比較器即達出高電平信號到輸出電路。同時，振蕩器將根據④腳外接Rt、Ct參數產生 f=/Rt.Ct的振蕩信號，此信號一路直接加到圖騰柱電路的輸入端，另一路加到PWM脈寬市制RS觸發器的置位端，RS型PWN脈寬調制器的R端接電流檢測比較器輸出端。R端為占空調節控制端，當R電壓上升時，Q端脈沖加寬，同時⑥腳送出脈寬也加寬(占空比增多);當R端電壓下降時，Q端脈沖變窄，同時 ⑥腳送出脈寬也變變窄(占空比減小)。UC3842各點時序如圖所示，只有當E點為高電平時才有信號輸出，并且a、b點全為高電平時，d點才送出高電平，c點送出低電平，否則d點送出低電平，c點送出高電平。②腳一般接輸出電壓取樣信號，也稱反饋信號。當② 腳電壓上升時，①腳電壓將下降，R端電壓亦隨之下降，于是⑥腳脈沖變窄;反之，⑥腳脈沖變寬。③腳為電流傳感端，通常在功率管的源極或發射極串入一小阻值取樣電阻，將流過開關管的電流轉為電壓，并將此電壓引入境腳。當負載短路或其它原因引起功率管電流增加，并使取樣電阻上的電壓超過1V時，⑥腳就停止脈沖輸出，這樣就可以有效的保護功率管不受損壞。

    2、TOP224P構成的12V、20W開關直流穩壓電源電路

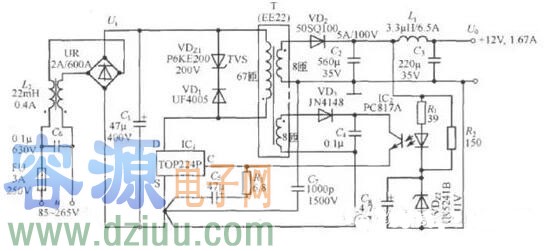

    由TOP224P構成的 12V、20W開關直流穩壓電源電路如圖所示。電路中使用兩片集成電路：TOP224P 型三端單片開關電源(IC1)，PC817A型線性光耦合器 (IC2)。交流電源經過UR和Cl整流濾波后產生直流高壓Ui，給高頻變壓器T的一次繞組供電。VDz1和VD1能將漏感產生的尖峰電壓鉗位到安全值，并能衰減振鈴電壓。VDz1采用反向擊穿電壓為200V的P6KE200型瞬態電壓抑制器，VDl選用1A/600V的UF4005型超快恢復二極管。二次繞組電壓通過V砬、C2、Ll和C3整流濾波，獲得12V輸出電壓Uo。Uo值是由VDz2穩定電壓Uz2、光耦中LED的正向壓降UF、R1上的壓降這三者之和來設定的。改變高頻變壓器的匝數比和VDz2的穩壓值，還可獲得其他輸出電壓值。R2和VDz2五還為12V輸出提供一個假負載，用以提高輕載時的負載調整率。反饋繞組電壓經VD3和C4整流濾波后，供給TOP224P所需偏壓。由R2和VDz2來調節控制端電流，通過改變輸出占空比達到穩壓目的。共模扼流圈L2能減小由一次繞組接D端的高壓開關波形所產生的共模泄漏電流。C7為保護電容，用于濾掉由一次、二次繞組耦合電容引起的干擾。C6可減小由一次繞組電流的基波與諧波所產生的差模泄漏電流。C5不僅能濾除加在控制端上的尖峰電流，而且決定自啟動頻率，它還與R1、R3一起對控制回路進行補償。

    本電源主要技術指標如下：
    交流輸人電壓范圍：u=85～265V;
    輸入電網頻率：fLl=47～440Hz;
    輸出電壓(Io=1.67A)：Uo=12V;
    最大輸出電流：IOM=1.67A;
    連續輸出功率：Po=20W(TA=25℃，或15W(TA=50℃);
    電壓調整率：η=78%;
    輸出紋波電壓的最大值：±60mV;
    工作溫度范圍：TA=0～50℃。
    三、DC-DC電源
    1、3V轉+5V、+12V的電路圖
    由電池供電的便攜式電子產品一般都采用低電源電壓，這樣可減少電池數量，達到減小產品尺寸及重量的目的，故一般常用3～5V作為工作電壓，為保證電路工作的穩定性及精度，要求采用穩壓電源供電。若電路采用5V工作電壓，但另需一個較高的工作電壓，這往往使設計者為難。本文介紹一種采用兩塊升壓模塊組成的電路可解決這一難題，并且只要兩節電池供電。
    該電路的特點是外圍元件少、尺寸小、重量輕、輸出+5V、+12V都是穩定的，滿足便攜式電子產品的要求。+5V電源可輸出60mA，+12V電源最大輸出電流為5mA。容－源－電－子－網－為你提供技術支持
